【工程动画】预制柱吊装的模拟动画应用研究

在装配式建筑领域，通过构件预制工厂化，省去了现场施工材料杂乱、可变因素多、管理难度大的麻烦，所有的构件统一工厂化生产养护，这样做的构件质量有保证，对于节能环保都是大有裨益，但是如何安全高效的吊装预制构件一直是我们追求的目标。为了提高吊装效率提前进行对预制柱吊装进行施工模拟如下：

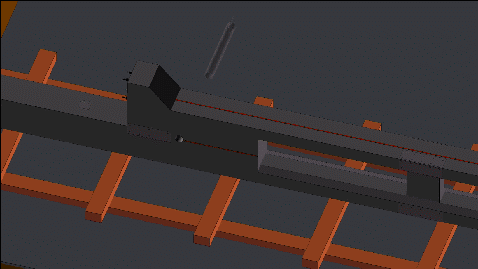

1.预制柱吊装

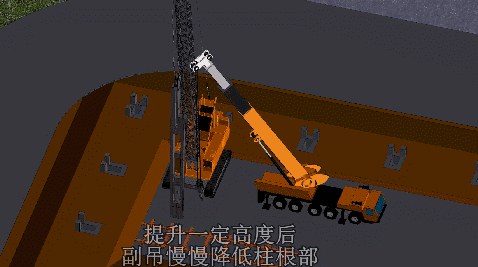

根据计算的吊点位置由专业司索工进行捆绑钢丝绳，由起重信号司索工进行指挥，然后150T履带吊慢慢起钩的同时50T汽车吊进行辅助，主吊和副吊慢慢提升至一定高度后副吊缓慢降低预制柱根部，直至主吊将预制柱垂直吊起后，拆除副吊钢丝绳，最后将柱子吊入柱基内。

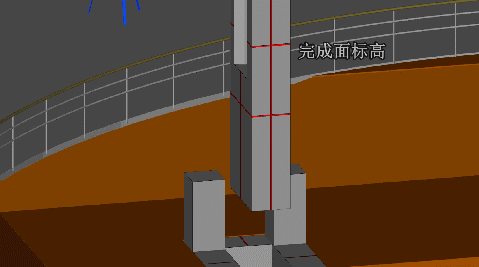

2.预制柱校正

吊装前在柱子表面弹出安装中心线，作为吊装、对位、校正的依据，还要标出其重心和绑扎点位置。柱的校正包括平面位置测量校正、垂直度校正和标高校正。

3.预制柱固定

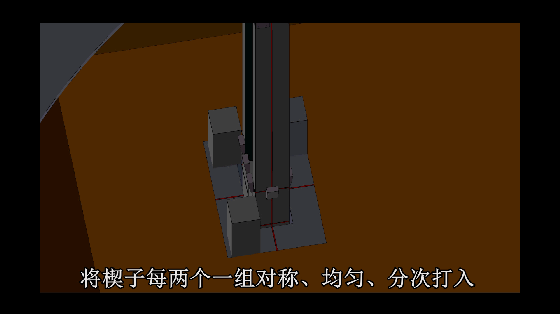

柱脚插入杯口后，应悬离杯底30～50mm处进行对位。对位时，应先沿柱子四周向杯口放入8只楔块，并用撬棍拨动柱脚，使柱子安装中心线对准杯口上的安装中心线，保持柱子基本垂直。当对位完成后，即可落钩将柱脚放入杯底，并复查中线，待符合要求后，即可将楔子打紧，使之临时固定，并在上部设带花篮螺丝的缆风绳和加斜撑等措施加强柱临时固定的稳定。柱校正后，将楔块以每两个一组对称、均匀、分次打紧，并立即进行最后固定。

如上施工吊装方案提供吊装总体思路，对整体吊装进行模拟查漏补缺，有效减少施工失误，增加吊装效率。

结语，在当今工程建设信息化的过程中，BIM技术的应用越来越广泛，工程动画因其更加直观、形象，也越来越被人们重视。本文将BIM技术和动画演示相结合，对基于BIM的模拟动画在施工企业的应用进行了探索，发现该应用以其独特的优势，展现了它巨大的价值。为了在新时期的工程建设中占据制高点，提高企业核心竞争力，必将有更多的施工企业，加快、加大基于BIM的模拟动画的应用的研究步伐，探索出更加广泛的应用，让信息技术为企业更好的服务，利用信息技术为企业创造出更大的价值。
