BIM重要一环！管线布置综合平衡技术应用

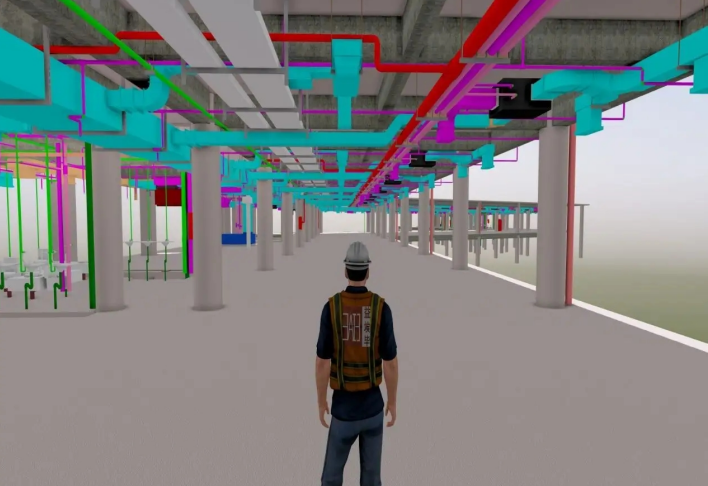

管线布置综合平衡技术是应用于建筑机电安装工程的施工管理技术，涉及到建筑机电工程中通风空调、给排水、电气、智能化控制等专业的管线安装。管线布置综合平衡技术是根据工程实际将各专业管线设备在图纸上通过计算机进行图纸上的预装配，将问题解决在施工之前，将返工率降低到零点的技术，被建设部列为“建筑业10项新技术”小项技术之一。
管线综合平衡技术施工，能更好的落实和调整工程建设方、监理方及设计方的各项要求，尽可能全面发现施图纸存在的技术问题，并在施工准备阶段全部解决。
管线布置综合平衡技术的推行与应用，可以缩短施工工期，避免各专业管路(线)交叉重叠、衔接不当而造成的返工浪费，提高工程质量并创造一定的经济效益。技术特点如下：
①能较快完善节点设计和施工详图设计。
②在保证功能情况下，解决管线设备的标高和位置问题，避免交叉时产生冲突，同时还要配合并满足结构及装修的各个位置要求。
③在排列各种管道(线)时要考虑施工顺序对不同管线的要求及运行管理维修的需要，要考虑先施工的管道(线)不要影响后续施工的管(线)，还要考虑对于需要维修和二次施工管道（线）的安排。
④能主动进行成本控制：采用综合支吊架可减少施工后的拆改工作量；排布好管线可减少窝工损失、降低人工费用等；对管线路径的优化，节约管（线）材。

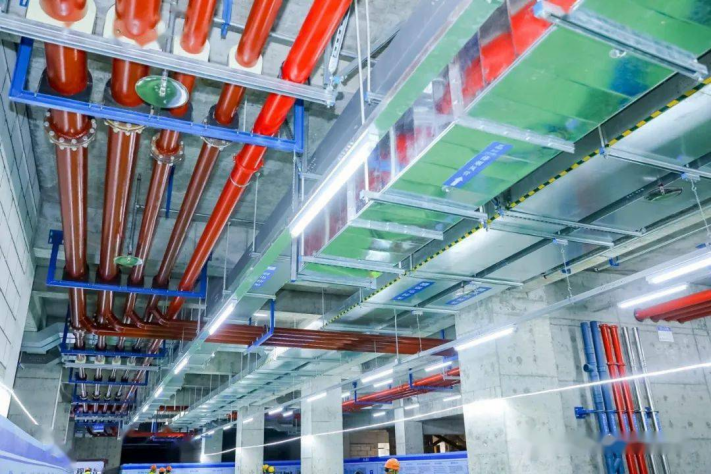

⑤能综合协调机房、各楼层、竖井内各专业管线位置以及墙壁、天花上机电末端器具，力求各专业的管线及设备布局合理、整齐美观，且为业主提供最大的使用空间，以及足够的检测、维修空间。
管线综合布置深化设计总的原则：
1、管线布置深化设计必须忠于原设计意图。管线布置深化设计只是使管线布置更加的合理而不是修改原设计，当然既然是深化设计就不可避免要出现一些管线移位，走向调整等情况。因此，深化图纸需争得业主、监理、设计院的认可及确认后方可执行。
2、管线布置深化设计必须严格按照国家有关施工质量验收规范要求进行，这是保证机电工程使用及安全功能的关键。

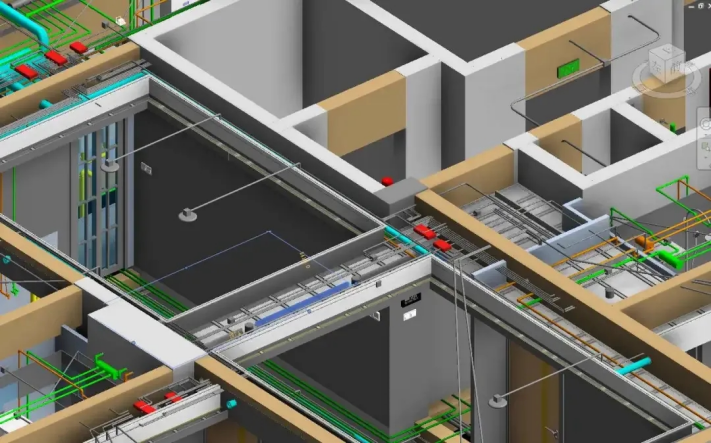

3、管线综合布置时充分考虑建筑结构的特点，合理设计管线布置及空间，包括留出安装操作、维护检修的空间以及电磁干扰距离、阀门尺寸等等，且管线尽量采用共架共设，减少支架数量，节约竖向空间。
管线综合布置深化设计前期必须准备工作：
1、各专业工程师必须看懂吃透本专业图纸管线规格、走向及设备尺寸等外还需熟悉结构梁底的标高、房间的分隔（建筑深化设计后的分隔）、走道等关键位置净宽等诸多问题（建议将结构梁电子版以单独的一个图层拷入管线布置综合平衡图中），各专业施工员对其他相关专业图纸也应熟悉。
2、指定安装统一协调人：可由安装技术负责人兼任，须全面掌握各专业图纸，并对装饰装修专业图纸有一定的了解，主要负责协调解决安装各专业间及安装与装饰装修专业间的矛盾。
3、指定制图人：制图人可指定专业工程师中的一位或由安装技术负责人兼任，不应指定对专业不熟悉的人员制图。
绘图要点：
1、绘图格式是最能直接体现标准化的一项内容，在制定标准时要尽量结合原设计图纸绘图格式，避免在综合布置平面图上有过多的调整格式的工作。
2、绘图时做到以设计院的图标、图例、图框为基础。
3、出图时应严格参照标准格式，以保证图面的整体效果。
4、绘图宜按1:1比例绘制，通过打印缩放来控制出图比例。
5、图层、线形、颜色、标注、文字格式在综合平面图中为避免交叉修改误操作，便于各专业的单独修改与出图，每个专业图层越少越好，且要用中文简体标注清楚，专业间绝不能共图层。减少图层例子：建筑给水排水及采暖工程专业管线（喷淋、消防、给水等）可用同一个图层，在同一图层内分别用不同颜色、不同线径、不同线形来区分。
6、宜以管线较复杂且图层已经简化的某个专业电子版作为底板。

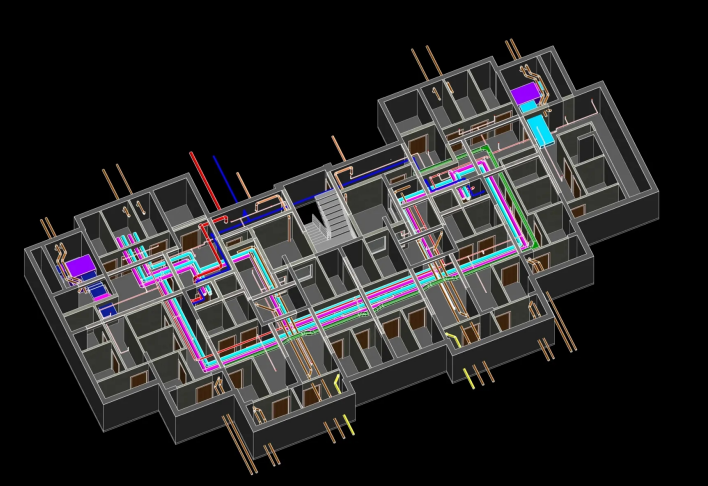

①当绘制顶棚综合布置图时，应首先将装饰专业的顶棚平面图、建筑分隔图以某一基点拷入安装某专业电子版内，与此同时可把底板专业以外的其他专业器具以某基点同时拷入后综合合理定位，器具定位后按原专业管线规格、型号合理安排管线、设备的标高及位置，如局部有不合理的地方，再对局部微调。
②当绘制地面、墙面器具布置综合图时，宜以家具图电子版为底板，然后根据家具布置位置绘制相关强、弱电插座、风口等，并标注器具具体位置。

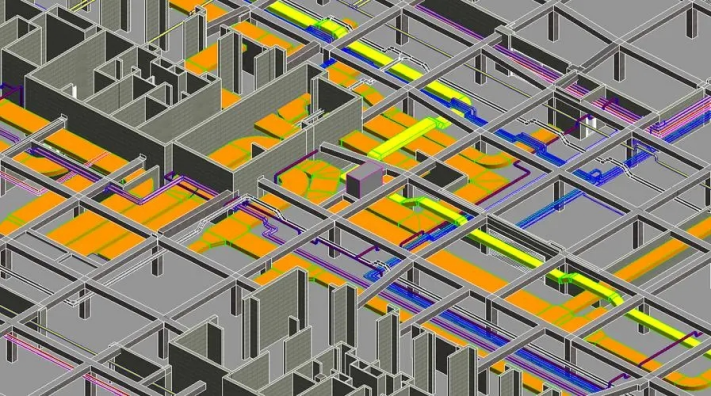

③当绘制走廊管线布置综合平衡设计图时，可首先考虑暖通专业（风管规格大，不易于调整）电子版作为底板，风管初步排好后，将其他专业管线根据空间及规范要求综合排布。绘制走廊管线综合布置图时，不宜采用单线代表管线，而宜采用代表管线最外边（含保温层等）的两条线代表管线。
④当绘制水泵房综合布置图时，宜以给水排水专业电子版为底板，其他专业以某基点拷入后综合布置，即排布时应以水泵及相连管道为主先行排布，然后才进行风管、电气等管线的排布，最后整体微调。
⑤当绘制卫生间洁具布置图时，应以装修专业墙面、地面图纸电子版为底板，根据墙砖、地砖的排版布置洁具等。
7、对局部复杂节点，应绘制节点大样图。
