BIM技术在海上世界文化艺术中心案例分析
1、项目概况:项目为一栋多层综合型文化商业建筑,总用地面积为26161平方米,总建筑面积为73981平方米,地上四层,地下两层,地上四层 为商业、办公、文化设施、物业管理用房及公厕、环卫工人休息站;地下室平时为停车库及设备用房,战时为人防二等人员掩蔽所及物资库。
2、前期策划-定义BIM模型LOD体系
序号 | 模型精度 | 内容 |
1 | LOD100 | 此阶段的模型等同于概念设计,模型的比较粗造,只能表达建筑物单体的外观能及一般的尺寸关系; |
2 | LOD200 | 此阶段的模型等同于方案设计或者初步设计阶段,外观、尺寸,空间位置关系的表达,模型粗造度比概念模型略细; |
3 | LOD300 | 此阶段的模型单元等同于传统施工图和深化施工图层次,模型组件依据数量、大小、形状、位置和方向、所用材料等,表达成模型中的一个具体的系统; |
4 | LOD400 | 此阶模型具体几何大小、形状、位置、尺寸、材料等信息,这阶段的模型通常被认为可以用于流水线加工和安装 |
5 | LOD500 | 最终阶段的模型表现的项目竣工运维的情形,模型的所有属性以及信息将被记录,可以用后期数据查询以及维修; |
搭建BIM协同作业平台
BIM实施流程-各参与主协作流程
3、建筑设计阶段-项目实施平台搭建:在项目前期策划阶段制定BIM实施流程、方案和计划、明确项目BIM关键节点保障措施,制定建模标准,搭建BIM协同平台,确立项目BIM人员架构体系,出具项目标准文件;
BIM建模进度形象照片、主体土建模型工作模块、机电管线综合工作模块、幕墙建模工作模块、室内精装修建模工作模块,以及后期会增加的景观建模工作模块和室外管网排布工作模块;
4、施工建造阶段
应用重点:全程可视化交流,施工模拟及用户体验模拟,全过程施工高效协调,辅助工程量统计,BIM技术服务;
目的:通过在本项目上使用BIM技术和管理手段,避免图纸的质量问题导致返工,减少图纸设计过程的问题,提高图纸的质量满足现场施工要求,与现场施工紧密关联辅助工程施工管理, 同时通过信息模型技术的应用,建立现场完整的工程模型及数据库,为以后的建筑运营维护提供数字化基础。
原则:各承包商按合同内容要求在BIM顾问提供的设计阶段的模型的基础上完成相应的BIM工作,并肩负模型的深化,管理和更新的责任。

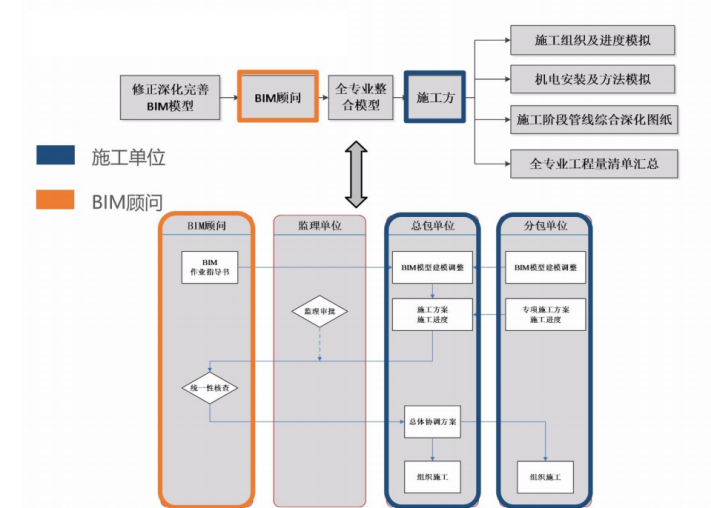

BIM技术应用流程
5、BIM管线综合设计深化
通过对过道,机房等管线和设备密集区域进行建模和净高检查,辅助管线优化,保证施工顺畅,避免留下限高的遗憾;
6、BIM辅助工程量统计
将不同的特征 参数分别赋予地板、墙面、吊顶和踢脚模型中,以方便快捷准确地导出相应的工程量;
精装材料统计模型图
