关于BIM的砌体排砖，你了解多少？

对于BIM推广市场这么久，相信大部分从业者对BIM的应用都有一定的了解，但是对于一般小白而言，BIM的精细化技术或者单一技能的操作还是需要进行深造一番才更好应用到日常工作当中。那好，今天小编给大家介绍一下关于BIM的砌体排砖这一技术如何应用的。

首先我们先了解下砌体排砖是什么？

BIM砌体排砖是基于BIM模型进行砌体排布这一工作的通俗称谓，砌体排布通过提前策划，运用 BIM 软件快速对整个项目或楼层的砌体墙进行砌体排布模拟、统计出量，导出的工程量可以指导现场进料，经过排布策划的三维模型可以支持班组三维技术交底，从而提升墙体砌筑质量，并为墙体砌筑精细化管理提供依据。

传统CAD排砖方式的劣势

传统的排砖解决方式，在砌筑施工前用CAD画排砖图。用二维的平面图表达砌体排砖，这种方法不仅对画图者的三维想象能力有较高的要求，在实际施工过程中也不容易被工人理解排砖图的意图，容易造成交底错误。而且CAD画的排砖图无法快速统计每种规格砌块的个数和砂浆体积，导致无法提前预制非标加砌块，只能现场切割，造成材料的浪费和人力成本的增加。

如何利用BIM砌体排砖？

这里通过广联达BIMMAKE软件，示例基于BIM模型输出砌体排砖技术方案，一键排砖输出排布图和工程量表，辅助决策与管理。具体流程如下：

一、前期策划与资料准备

根据现场施工进度需要对需要排砖的内容部位等进行策划，准备施工图纸、质量、技术方案资料等。

二、土建BIM模型建立

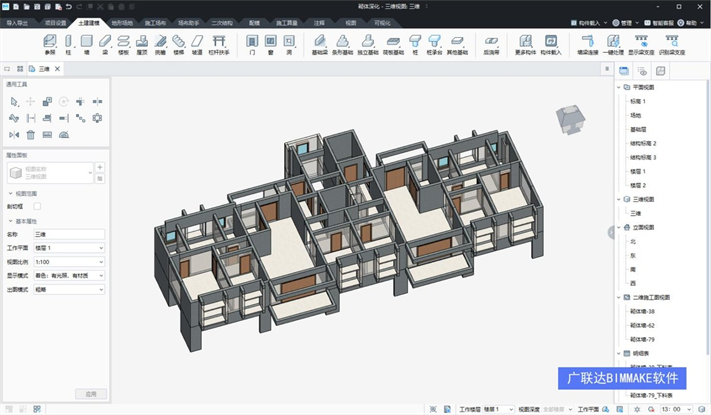

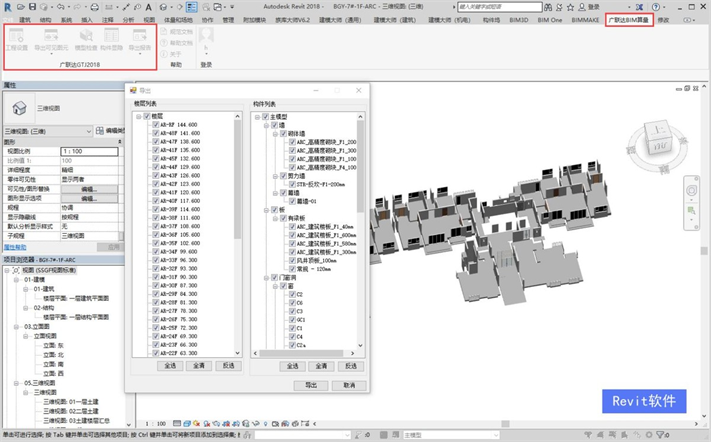

基于施工图纸进行土建BIM模型建立，可以直接使用广联达BIMMAKE软件进行土建建模，也可通过Revit软件进行土建建模后，利用广联达BIM算量插件将Revit模型导出为gfc格式，再导入广联达BIMMAKE软件进行BIM砌体排砖应用。

三、砌体排布

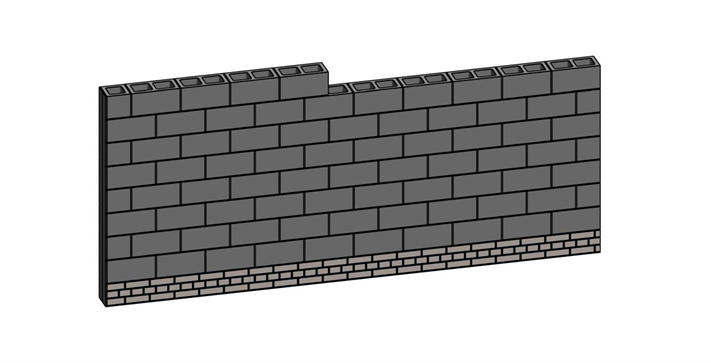

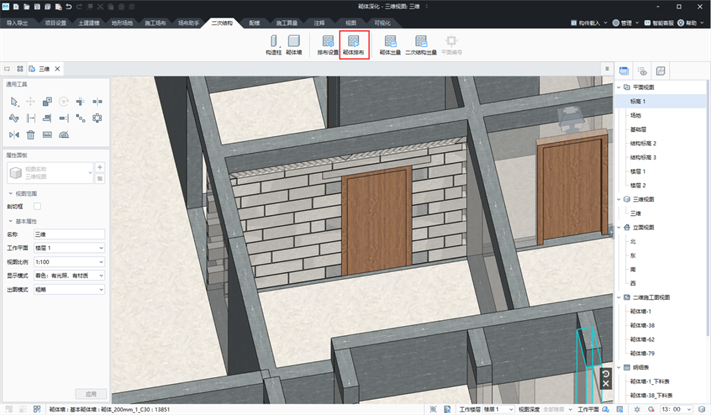

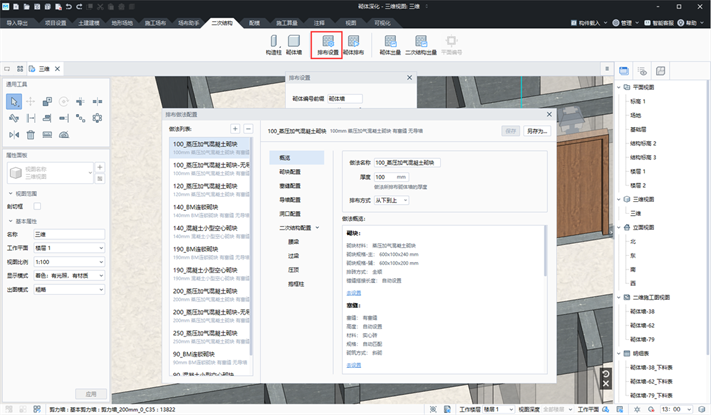

将土建模型导入广联达BIMMAKE软件后，依据设计文件对砌体做法进行配置，包括砌体材质规格、塞缝设置、导墙配置、洞口配置、二次结构（腰梁、过梁、压顶、抱框柱等）设置。然后即可通过砌体排布功能进行一键排布，输出砌体排布三维模型。

四、成果输出

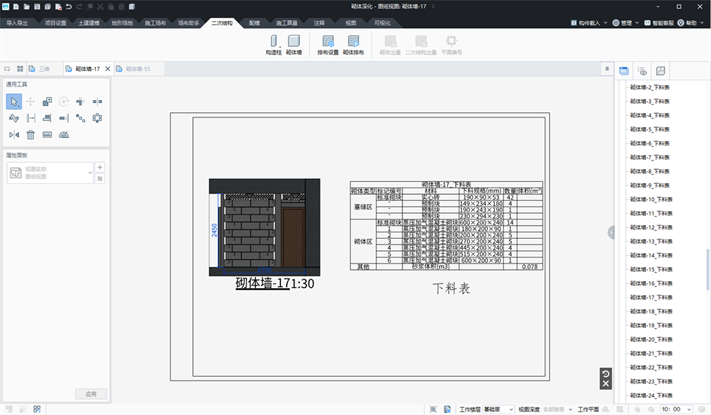

基于BIM排砖模型可输出方案编制用的成果文件（三维构造图、材料清单、施工做法图等）、进行排砖方案编制、排砖清单输出辅助成本预算与材料采购。最后输出BIM排砖应用成果（施工深化图、工艺表达图、节点漫游视频、施工进度工艺模拟视频等），用于现场施工技术交底、现场施工管理等。

BIM砌体排砖应用的优势

利用BIM技术对砌体进行排布可以明显降低砌筑过程中的材料损耗率，实现切割量少、砖尺寸种类少从而达到的材料合理管控的目的，积极响应绿色施工的号召实现最大程度的节约资源。

传统建造方式的弊端之一在于成果无法有效固化，因而缺乏迭代进步的基础，BIM技术的应用恰恰能够弥补这样的不足。砌体排布成果以模型与图纸的形式存档，配合记录有经验心得的工作文档，能够将技术经验有效固化，为经验传递与技术改进，提供比文本资料更具实用价值的资料积累。

以上是小编针对BIM技术在砌体排砖应用上的分享，大家对于BIM的应用有任何疑问欢迎随时留言沟通！小编尽可能出相应的解答教材为大家排忧解难！
