利用BIM技术实现机房可视化布置，需要注意什么？

    随着BIM技术应用场景不断升级，对场景进行数字化改造的也越来越成熟，那么在针对机房可视化布置改造需要注意点什么呢？

    （1）运用BIM技术，实现通信机房可视化建模，根据柜体大小尺寸排布，将机柜尺寸相近的柜子并列排一块，保持机柜间距的整体美观性，方便制定更优的线缆及线槽布局方案以及后期的运营维护。

    图1通信机房布置模型

    （2）精细单元体建模，为做好柜体内线管的整合排线做铺垫，按照实际设备尺寸建立好模型，根据不同端口位置调整线缆。

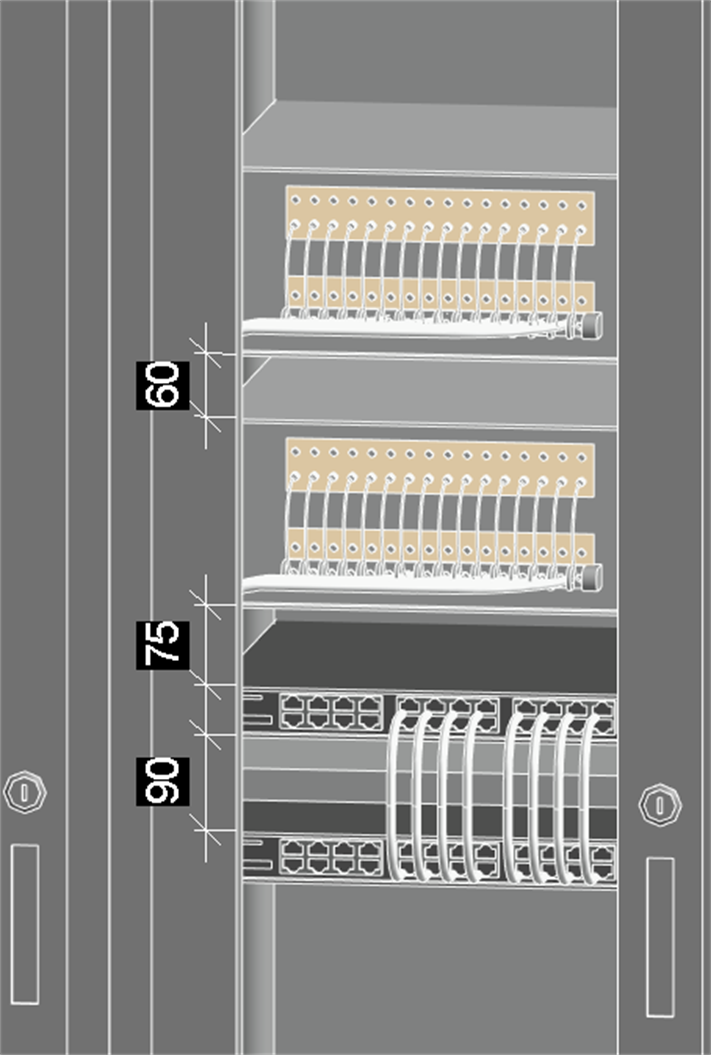

    图2-1柜内配线规划模型

    图2-2柜内配线配线实物工艺

    （3）在现场线缆敷设施工时，必须先布置好线槽才能进行线缆敷设。因为线缆无法凭空敷设，必须有线槽作为支撑。但在BIM模型当中，即使没有线槽也可以凭空进行线缆敷设，无需考虑支撑的问题。因此，可以不用顾虑设计图纸当中的线槽布局，也就不存在限制线缆走向和敷设顺序的情况。可以做到最合理的线缆敷设设计。可以根据规划后的线缆走向敷设桥架及支撑，避免传统的根据桥架位置敷设线缆，可以减少线缆材料的浪费。

    图3-1机房线槽规划模型

    图3-2机房线槽实物安装工艺

    （4）根据实际线缆尺寸、按照设备的连接关系在桥架中建立线缆模型。通过BIM线缆布局，优化线缆弧度，使其整体整齐对称美观，利用BIM可视化模型优化线缆路径并且合理分层，节省线缆及减少劳动力。由于通信设备房房屋结构比较狭小，利用BIM优化设计图纸并且计算出线管排布数量，将原有400X100数据线槽优化为300X100，节约机房的场地空间，方便运营检修维护。

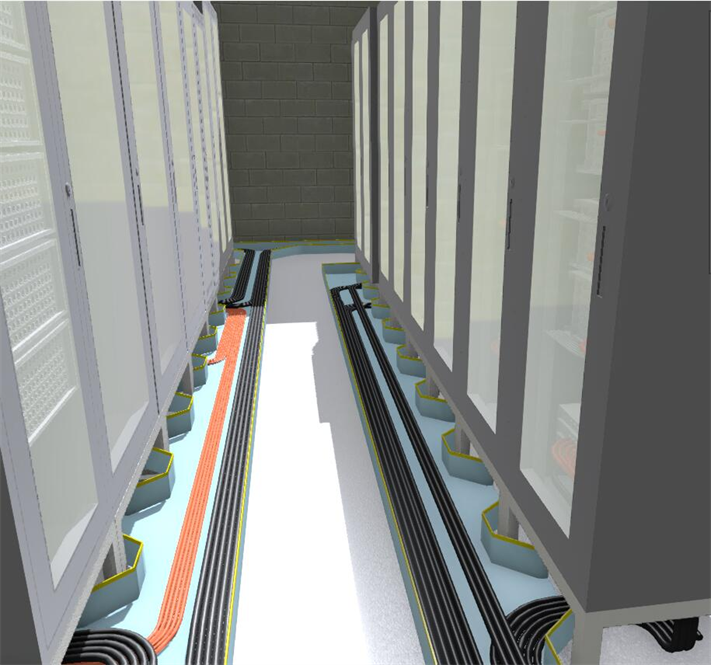

    图3-3机房线槽配线规划模型

    图3-4机房线槽配线实物工艺

    （5）在建立好的模型上用线缆连接控制设备及控制端，可利用BIM将构建模型编码表中的设备编码录入对应的设备及线缆中，在模型中建立设备信息控制链，有利于后期信息集成。

    图5通信设备及端口模型

    （6）通信专业柜内单元体种类繁多，端口位置复杂。根据单元体的实际尺寸在AutodeskRevit上建立族，使三维模型能更真实地反映设备实体。存放在项目族库中，方便所有项目类型的通信机房使用，根据站点设备设计图，利用BIM将对应的单元体族从族库导入到具体的BIM项目中，可以优化线缆及单元体的整体布局。

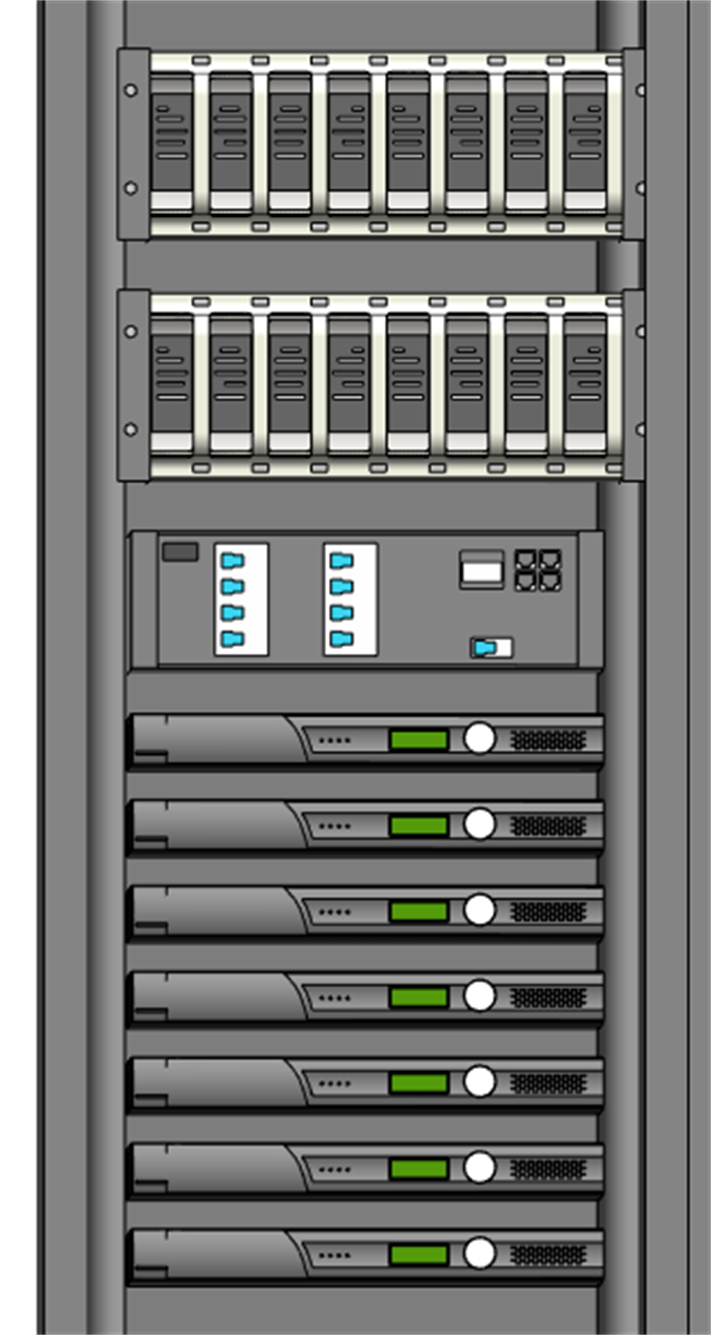

    图6-1机柜设备安装规划模型

    图6-1机柜设备安装实物工艺

    以上是关于BIM技术在通信信号机房的可视化应用，首先通过BIM提前规划石机房布置以及线缆径路提高工人施工技术与施工工艺，为工作提前引路；然后通过BIM提前规划施工流程，提高本工程的施工质量和效率；最后利用BIM提前规划线缆布局，合理布置线缆径路，提前计算线缆长度，节约施工成本。
