BIM工艺动画，配筋砖砌体施工工艺模拟分享
在砌体结构中配置钢筋的砌体，以及砌体和钢筋砂浆或钢筋混凝土组合成的整体，可统称为配筋砌体。在砖砌体中设置横向钢筋网片在砂浆中能约束砂浆和砖的横向变形，以延缓砌块的开裂及其裂缝的发展，避免竖向裂缝的贯通，保证砖的抗压强度可靠。
接下来，我们来详细了解一下配筋砖砌体施工工艺流程。

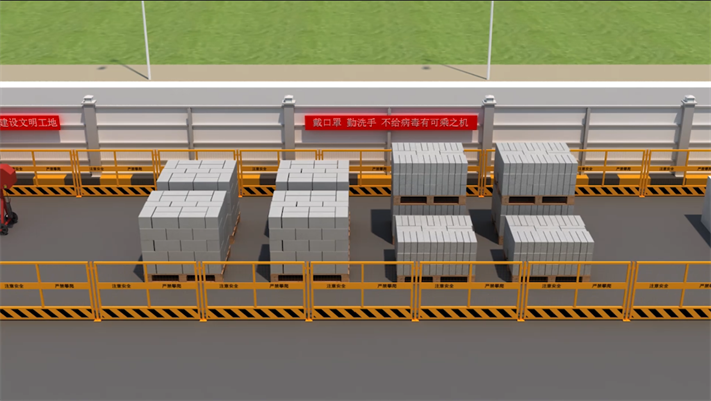

一、施工准备
施工前应完成相应的准备工作方可进行下道工序施工：
1、弹好轴线墙身线，根据进场砖的实际规格尺寸，弹出门窗洞口位置线；
2、按设计标高要求立好皮数杆；
3、施工现场安全防护已完成，并通过了安监人员的验收。
4、材料运输通道通畅，各类机具、材料设备应准备就绪。
5、对现场班组成员进行技术交底与安全交底。

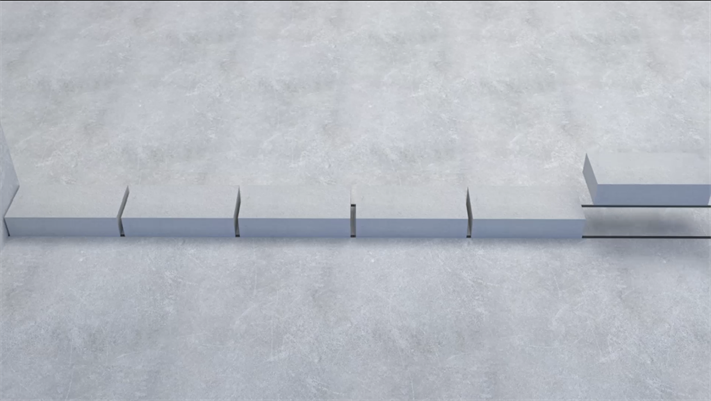

二、摆样砖
一般作业开始前，按山墙排丁砖，纵墙排条砖的原则，先在砌筑位置进行摆样砖处理。结合现场弹好的门窗洞口位置线，确认砌筑的排砖模数。

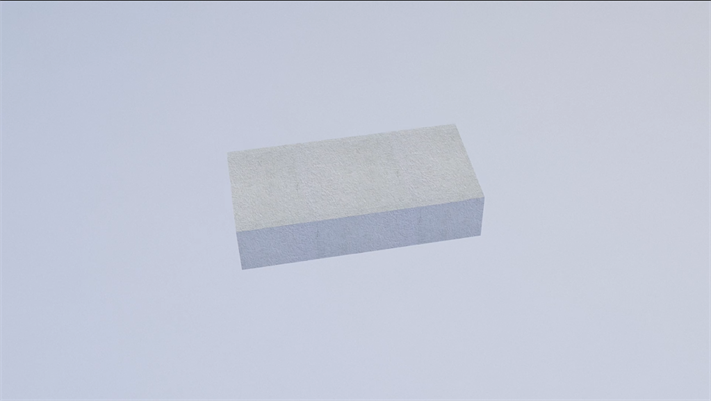

三、选砖
首先要检查砖块质量是否达到合格标准，是否和测试报告单上物证相同。选用棱角整齐,无弯曲、裂纹,颜色均匀,规格基本一致的砖。

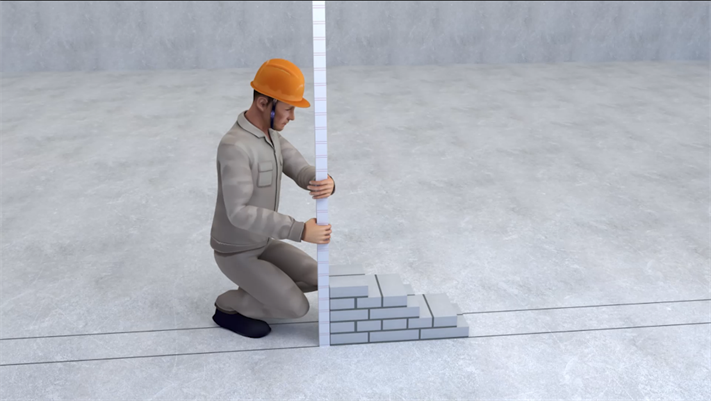

四、盘角
墙角是控制砌体墙面横平竖直的主要依据,所以要使墙角砖层厚度与皮数杆上标记相同，且使其双向垂直。为此，砌墙先从墙角开始，按标准先砌起几皮砖，俗称把大角，即盘角。盘角要做到选砖整齐方正，规整一致，头角垂直，砌砖时放平撂正。做到“三层一吊，五层一靠”，及时检査校正。

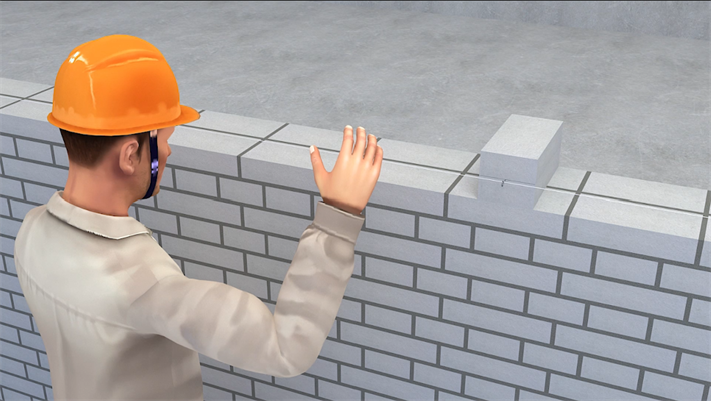

五、挂线
盘角后，经检査垂直无误后，即可挂线，通过在墙两端上设引线，控制砖墙水平灰缝的平直度，以保证墙面平整。一般二四墙（240mm厚）采用单面挂线，三七墙可采用单面或双面挂线，四九墙以上则应采用双面挂线。准线应挂在墙角处，挂线时两端应固定拴牢且绷紧。

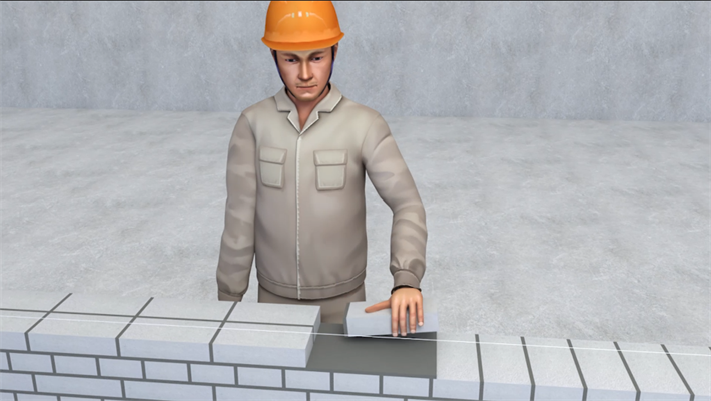

六、砌砖及放置水平钢筋
砌砖一般采用“三一砌砖法”,即满铺、满挤操作法。砌砖一定要跟线，砌体水平灰缝和竖向灰缝厚度应控制在8-12mm，一般为10mm。在皮数杆上注明排砖模数、拉结筋等设置位置，对拉结筋进行隐蔽验收且合格后方可进行上层砌体施工，严格控制施工质量。砌块间设置的钢筋网片和墙体拉结筋应保证有足够的砂浆保护层厚度。在砌筑达一定高度后，宜在水平方向上间隔2m弹设竖向灰缝立线，以控制砌体墙面主缝垂直，使砌体墙不游丁走缝。
七、留槎

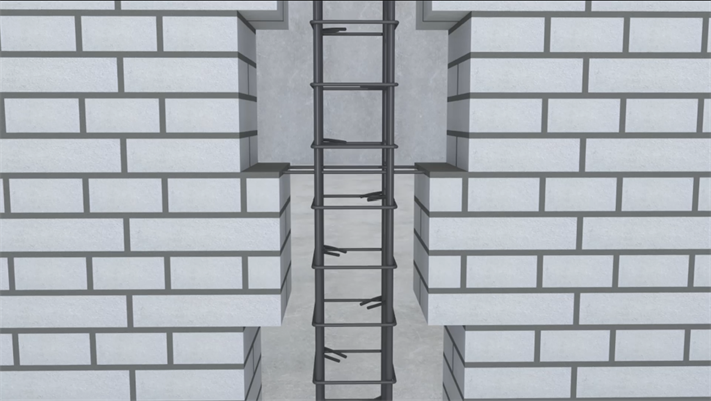

施工过程中，对不能同时砌筑而又必须留置的临时间断处应进行留槎设置，分为斜槎和直槎。留置斜槎时其水平投影长度不应小于高度的2/3；当不能留斜槎时，除转角处外，可留直槎，但直槎必须做成凸槎，留直槎处应在沿墙高且间距不超过500mm处加设拉结钢筋，拉结钢筋的数量根据砌体墙厚设置，每120mm墙厚设置1φ6拉结钢筋。设置构造柱时应将墙体砌成马牙槎，马牙槎应先退后进，凹凸尺寸不宜小于60mm，高度不应超过300mm。

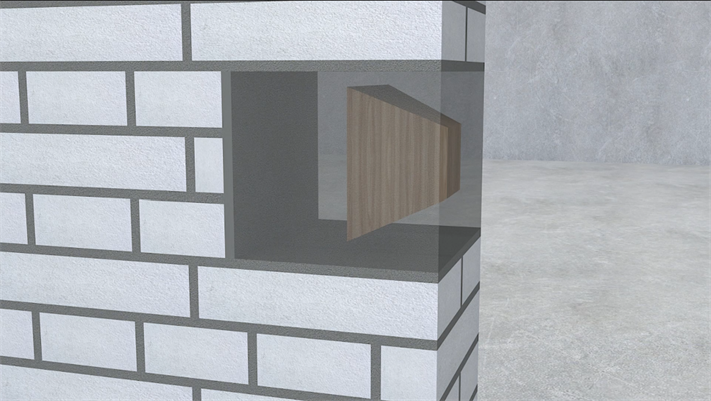

八、木砖预留孔洞和墙体拉结筋
一般在门窗洞口处预埋木砖，木砖预埋按小头在外，大头在内的原则，数量根据门窗洞口高度决定。一般洞口高度在1.2m以内时每边设置2块，高度在1.2-2m时每边设置3块，高度在2-3m时每边设置4块。

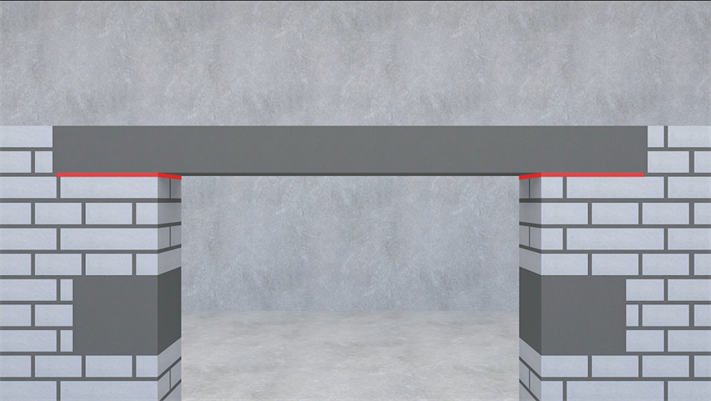

九、安装过梁、梁垫
在门窗洞口处进行过梁、梁垫安装时,必须确保其标高、位置及型号准确。过梁安装时,须使砌体两端的支承长度相同。

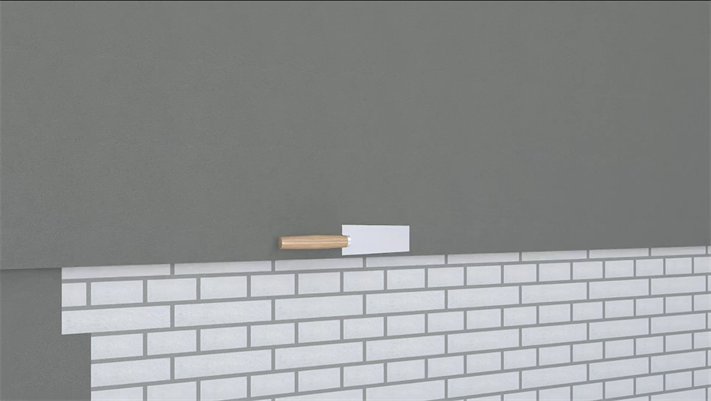

十、砂浆(混凝土)面层施工
面层作业施工前,应先将砌体基层表面杂物清理干净，并对表面进行浇水湿润处理。砂浆面层施工从上而下分层涂抹,一般应两次涂抹,第一次主要是刮底,使受力钢筋与砖砌体有一定的保护层；第二次主要是抹面，使面层表面平整。
以上就是关于配筋砖砌体施工工艺模拟动画的分享。更多建筑行业知识干货，欢迎朋友们在评论区和我们踊跃交流！
