BIM技术|施工场地布置模型的构建与应用
施工场地布置是根据建设单位提供的施工场地,考虑拟建建筑物的位置,在场地上合理划分施工区域、设备位置、材料堆放场地等为方便后期施工所进行的前期准备工作。施工场地布置通过制作现场平面布置图规划场地,可以确保施工过程中所需的材料、设备、劳动力能够合理搭配穿插,高效协调材料与构配件的运输和生产,确保现场施工有序进行。
传统的方式是采取二维平面图纸来展示施工现场布局,但无法立体化呈现施工现场布置情况,容易在图纸交底环节形成认知误差,无法直观表达布置意图,使得土建施工现场实际布置情况与方案内容产生偏差,进而影响到工期进度与造价成本。
在这一工程背景下,BIM技术在施工场地布置中的核心优势体现在立体化呈现、可视化沟通、辅助修改三方面。在构建的BIM模型中立体化呈现施工现场布置结构,如现场临时道路标高、各临建设施的相互关系等,突破二维平面图纸的局限性,帮助工程参建人员直观了解现场情况,避免因产生认知误差而引发一系列施工设计问题的出现。工程参建单位可以过BIM三维模型,在可视化状态下开展工程协商探讨工作,判断现场布置方案是否满足工程建设要求与现实需求,提供切实可行与清晰明确的指导意见。在修改施工现场布置方案与配套图纸时,无需采取人工绘图方式来逐张修改大量图纸,使用BIM软件自带工具,对模型中的相关参数进行调整,软件即可自动调整相关联图纸模型,在短时间内完成方案图纸修改作业,以此来提高现场布置设计效率。
BIM技术在施工现场布置中的应用要点
1、建立场地布置族库

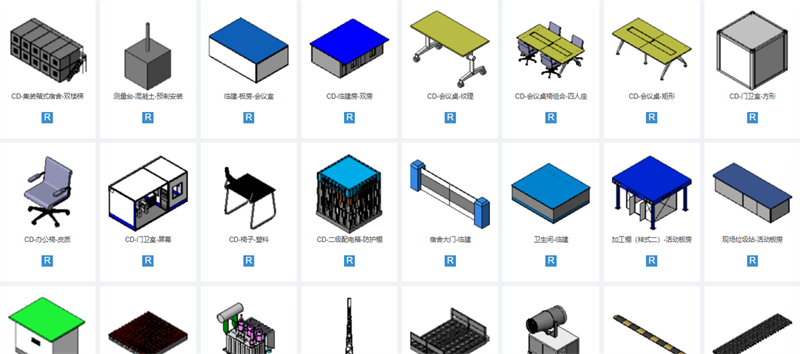

在BIM三维建模过程中,场地布置族库是其中一项重要步骤,通过自建族来表达土建施工现场布置方案中无法使用软件自带系统族准确描述的工程构件与设施信息,族库建立合理与否,直接影响到后续场地布置工作量,是实现一模多用目的的关键。
2、BIM施工场地布置模型的构建
在项目部进场前,利用软件,建立三维平面模型。由项目经理牵头,组织各部门对现场平面布置进行讨论。首先考虑周边道路环境及施工需求,确定场地大门及道路设置,之后确认办公区、生活区位置,最后根据施工场地布置原则对场地内部施工区域、设备位置、材料堆场分区等进行合理划分。利用BIM技术可视化即“所见所得”的形式,可以直观感受临建设施间位置关系,更方便进行多角度,多方面的考量。在各专业协同工作中的沟通、讨论提出不足之处并进行修改。反复进行几轮后,即可形成较为成熟的布置方案,提前避免许多施工问题。
3、BIM模型优化
进一步依托BIM技术的模拟性与协同性特征,在施工现场布置方案基础上开展模拟预演试验,以三维动画演示形式来模拟不同工况条件与后续施工期间的场地情况,帮助工作人员提前发现场地布置方案中存在的不合理问题,对方案进行优化调整。
BIM技术在项目建设施工阶段的应用,可以说施工场地布置与相关管理是最基础的应用内容点,同时也是施工项目BIM应用过程中最直观的应用要点,施工现场从策划阶段就融入BIM技术,让施工现场的布置更加合理,为以后的项目施工需求做了强有力的保障。保证施工进度工期要求、保证现场施工管理水平等等。
