-BIM 与三维激光扫描在工程领域的应用案例-

我司在 BIM 信息模型基础上引进激光三维扫描技术相结合，在多方面的深层次的运用，取得优越的成绩，目前我国 BIM 技术正处于快速发展与深度应用阶段，而三维激光扫描技术与 BIM 模型的结合，更好的促进了 BIM 技术在施工阶段的应用。

通过现场扫描点云模型与建筑信息模型（BIM）进行对比，将预留预埋、地板、钢梁、墙体、柱子、门窗、机电等专业的实际施工位置变化进行精确的比较，找出误差，及时矫正确保实际建筑是按照正确的规格、位置建造，从而减少施工误差，减少昂贵的废料和返工等为后续运维，提供准确的基础数据。

应用项目案例：广州泰和肿瘤医院项目

1、扫描流程

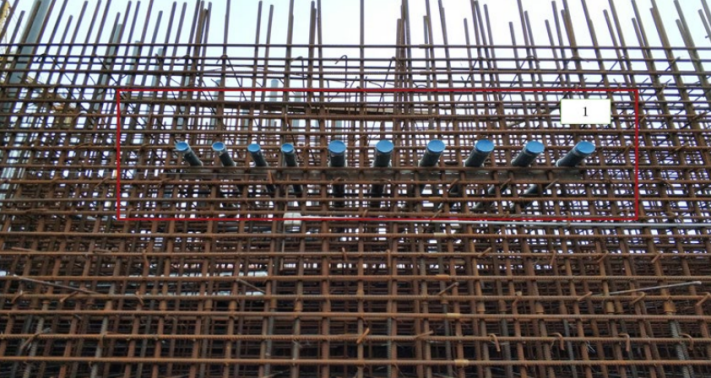

主体施工阶段：每层施工钢筋绑扎结束→扫描各部分预留预埋情况→点云数据处理→与BIM 模型对比→找出施工误差较大部分→向甲方出报告→现场整改完成→扫描复核。

机 电：管线施工→扫描现场施工情况→点云数据处理→与 BIM 三维信息模型较对→找出施工误差较大部分→出具扫描报告→现场整改完成→扫描复核。

2、具体实施方案现场扫描需要总承包商高度配合，比如：

（1）、关于靶点坐标需由总承包单位根据 BIM 咨询方的要求提供，并在 BIM 模型中将其标出，且对准确性负责

（2）、扫描期间，需要扫描区域不得有人员走动等

a.每个扫描区域拟设的测站位置、标靶点位。

b、现场扫描

c.生成点云模型

d.点云模型与 BIM 模型的对比

e.数据处理 验证施工精度§ 目的: 通过对比点云与模型来检测施工是否符合设计意图§ 传统手段: 使用全站仪进行抽查§ 工作流程: 使用 Focus 进行扫描，导入模型和点云到 BuildIT，使用分析工具进行检测

优势: – 大量节省时间

– 一次性检测所有点

– 发现超差区域

– 预制件: 进行精度检测后再到施工现场；

– 如一站式，解决方案，无需第三方软件；

梁弯曲度§ 目的: 确定物体弯曲度§ 传统手段: 人工量测: 测锤, 全站仪§ 工作流程: 使用 Focus 扫描, 在 BuildIT 中打开模型和点云, 在选定区域执行表面分析, 根据需求在所需区域添加注释§ 优势:

– 测量任意梁；

 – 非接触测量，安全；

目的: 发现墙体或立面变形§ 传统手段: 使用全站仪或测锤进行抽样检测§ 工作流程:

--使用 Focus 扫描

--在 BuildIT 中执行检测§ 优势:

-- 在施工期间发现误差

--及时评估老旧建筑物的风险

--一次性测量完整立面

-- 预制件: 进行精度检测后再到施工现场

--法如一站式解决方案，无需第三方软件

管线及管口的扫描

最后将施工现场扫描的模型数据与BIM模型数据进行对比，找出施工误差大于1.5cm的地方，生成误差分析报告，及时进行现场校正。

误差分析报告

现场扫描到出报告的时间安排

我方将误差分析报告及时提交监理、施工方，用于指导现场误差调整，达到现场安装进度控制的目的

2、现场可能出现的意外情况及预防措施

a、 现场误差来源：---现场施工，及雨天对施工精度的影响---现场认为扫描误差

b、预防措施--尽量避在阳光暴晒，及雨天扫描---尽量在施工人员较少或防止现场施工人员在扫描期间随意走动，甚至清场。---多次扫描消除扫描误差

3、成果提交

a.每道施工工序的点云模型

b.点云模型和 BIM 模型的对比c.误差分析报告
