安装施工样板新工艺

展示施工样板间就是我们提高工程质量水平的切入点，是企业提高产品价值途径之一.“样板引路”做法被看做是预防和减少质量通病的一项有效途径。为便于劳务作业人员理解和掌握,还精心配置有关样板施工过程工序施工流程图和说明;每个样板都在大面积施工前组织班组实施,通过施工样板来竞聘班组,实施样板的过程就是一个质量大比武的过程,让工程质量做得好的、安全有保障的、工期能够满足要求的班组留下,不符合要求的班组则被淘汰。安装施工样板尤为重要之一，下列列举几种优质样板新工艺做法：

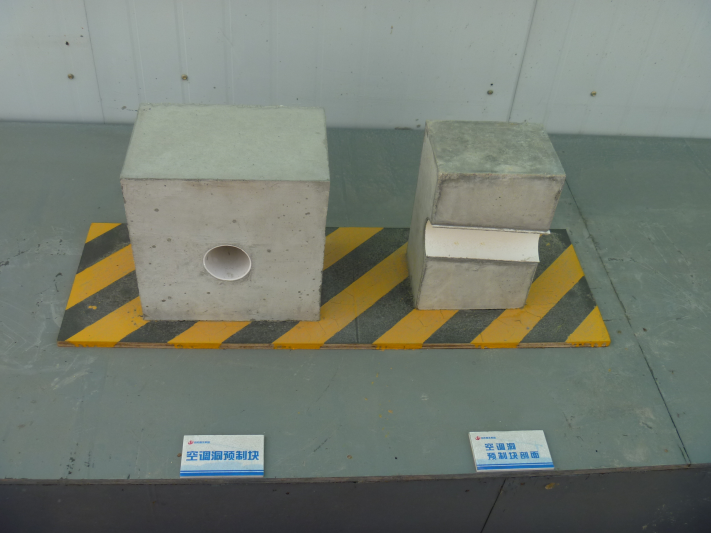

1、空调洞预制块做法

模型宽度为200mm，模型高度为200mm，要求预埋管带有2%的坡度，具体工程中使用时，应注意坡向外侧，防止雨水倒灌。

剖面图

实景效果

2、预留洞口套管分两次浇捣样板

该样板尺寸为400mm*400mm*120mm，要求将钢套管放置预留洞中，分二次浇捣防渗砼，注意凝固期的养护工作。适用于各种套管的预留洞后补洞做法。

【样式一】

剖面图

实景效果

3、预埋防水套管样板

该样板的尺寸为400mm*400mm*120mm，采用成品预埋套管，浇筑后利用切割机锯成两半。适用于用水房间的支管部分预埋工作。

【样式一】

剖面图

实景效果

4、排水管样板

排水立管采用顺水三通，水平支管采用Y型三通加45°弯头上翻，具体样板尺寸如下。

【样式一】

剖面图

实景效果

5、预留洞封堵用的工具式模板

样板尺寸200mm*200mm*100mm。

【样式一】

实景效果

6、不锈钢焊接给水管道新技术样板

   【样式一】

实景效果

7、管道穿防火墙（单管穿墙）

管道穿防火墙及楼板时，应采用不燃材料将周围填实，管道的保温材料为不燃材料，填充材料为阻燃防火棉，管道保温加铝箔保护层，金属结构构件应喷涂相应规范要求的薄型防火涂料。样板模型尺寸为400mm*400mm*200mm。【样式一】

8、管道穿防火墙（多管穿墙）

采用封口钢板进行封堵，具体参见国标及有关地下建筑防水构造规范，样板模型800mm*800mm*200mm。【样式一】
