BIM工艺动画，钢支撑架设工艺模拟分享

钢支撑是明挖构造支撑系统重要构成部分，每根钢支撑有多个短节钢管拼接而成，经过法兰盘进行连结，钢支撑一头安置在钢围檩的托板上，另一头经过活络头安装在对面的一侧，经过活络头用千斤顶对钢支撑依据设计要求预施加一个轴力，并对该轴力进行监控，以便掌握构造变形状况。

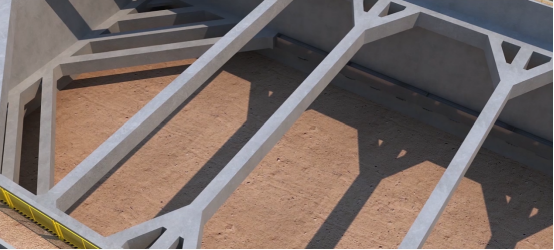

钢支撑是支撑系统的一种形式。当前较为宽泛的应用于地下工程，特别是深基坑开挖工程中最为常有，它主要将基坑一侧土压力经过钢支撑的作用传达到另一侧，与另一侧的土压力保持均衡，进而使基坑处于安全的状态，钢支撑轴力的变化能间接的反响出基坑双侧土压力变化状况，所以能够经过对钢支撑轴力监测，正确的指导安全施工。基坑在开挖过程中，随着深度的增大，双侧土压力也随之增大，土压力经过力的传达到围护构造上，向基坑侧倾斜，采用刚性的型钢对撑以后，使基坑双侧的土压力均衡，以达到预期成效。

接下来，我们来详细了解一下钢支撑架设工艺流程。

一、钢支撑拼装

钢管钢支撑由活动端头、固定端头、中间节及附属构件组成，各节由螺栓连接，钢支撑可重复使用Q235的钢材，焊接管纵向焊缝为V形坡口双面焊，各节由螺栓连接。

施工时应根据实际需要来调整固定端的长度或增减中间节的数量，以适应不同宽度之间基坑需要。一般情况，钢支撑在基坑外拼装完毕再吊入基坑中安装，但当支撑过长，场地限制或其他特殊情况时，先拼装成几节，吊入基坑后再拼装完整。

二、钢围檩安装

测量放线，在钢围檩位置以下放置一排角钢焊接的三角架，用膨胀螺栓将其固定在地下连续墙上，然后将双H型钢组成的钢围檩放置在三脚架上，钢围檩的一端锚入混凝土腰梁中，浇筑混凝土腰梁，钢围檩即安装完成。安装完成后，应用细石混凝土填充钢围檩与地连墙的缝隙。

三、土方开挖

土方开挖采用分层开挖，当开挖到钢支撑底以下0.5m标高，且纵向开挖距离大于挖机的作业摆臂距离时，应及时架设钢支撑。

四、钢支撑安装

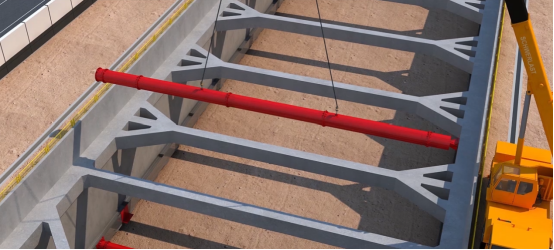

使用吊车将钢支撑缓缓吊至靠近钢围檩处准备安装，先将固定端与钢围檩固定，再连接好活动端，用油压千斤顶对活动端施加预应力。预应力分两次施加，每次施加，及时用楔块塞紧。预应力达到设计值，持荷10分钟后，便可取下千斤顶。钢支撑的安装和预加力的施加控制在8小时以内。

五、其他装置安装

每榀钢支撑刚装完成后，立即在每榀钢支撑两端按图纸要求安装防脱落装置。先在地连墙上打设膨胀螺栓，然后用钢吊绳与钢支撑相连。按要求在钢支撑上安装监测仪器，用来监测钢支撑的应力应变变化。

钢支撑的稳定性是控制整个基坑稳定的重要因素之一，其架设必须准确到位，并严格按设计要求施加预应力，并注意观测其变形，另外，从基坑钢支撑架设至拆除的整个施工过程中，须对钢支撑严格监测及防护，以确保其稳定性。
