学会了BIM，轻松解决所有地下室管线布置！
工程最复杂的部份一般在于地下室，其管线的布置交横错综，如果单凭二维CAD图纸，很难想象布置后的能否满足设计要求，稍有偏差，往往造成的后果，后期净空不够，返工机会增加，人才物力增加，对于这问题，利用BIM的可视化技术，可以提前布置后再进行实施，避免返工的情况。
以下内容，拿一个三层的地下室项目案例进行详细的剖释：

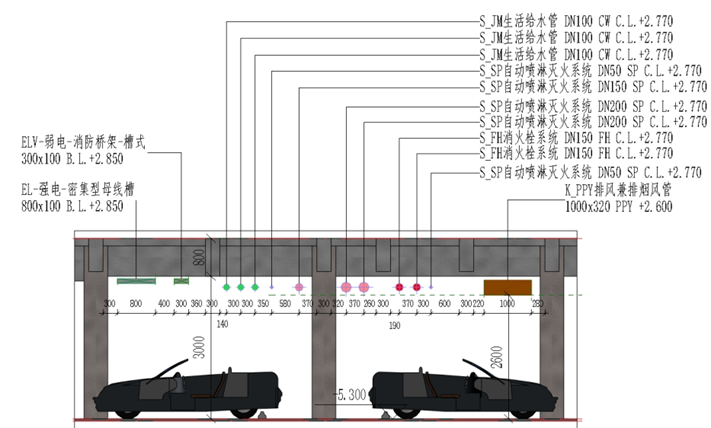

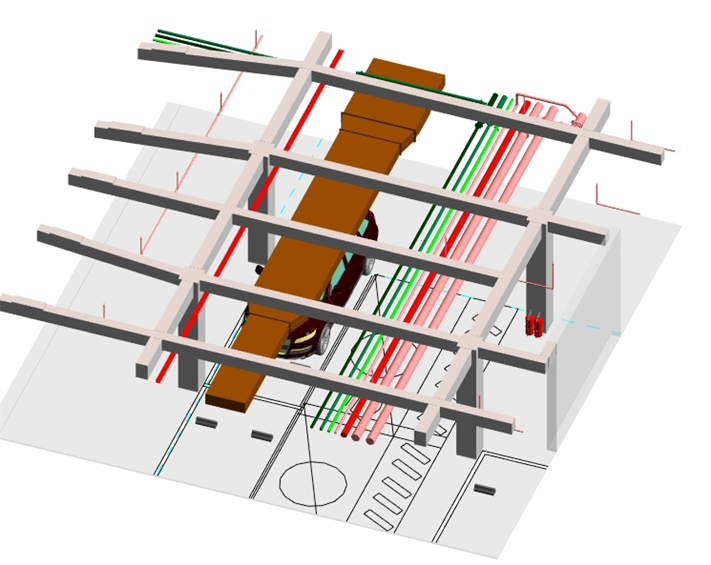

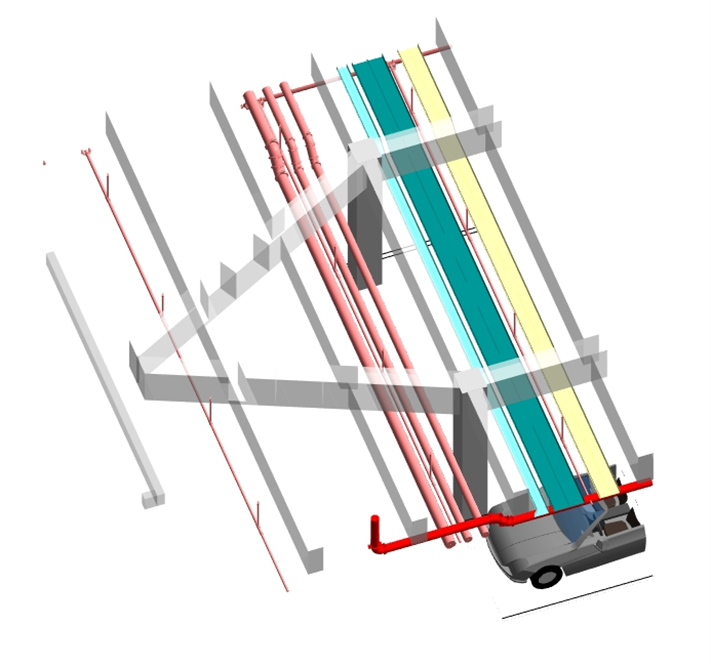

地下负一层车位管综方案（车位上方的管线的解决方案）
B1层车位区域：本层层高3.8m，梁高800mm，梁下净高3.0m，车位净高2.60m，除去安装支吊架50mm，实际净高为2.55m。
管线排布原则：
1.400X800的梁下预留50mm做风管、桥架的安装空间，桥架、给水管在风管所占空间高度中安装，管线底部与风管底平，喷淋支管与同向管线并排安装。风管尽量不走车道上方
2.风管主走向放在车位上，避开车道，根据项目实际要求，水管桥架专业归类整合排布，如强电桥架整合到一起排布，弱电距离强电300mm；
3.管道排布中，消防管归类整合排布，管道净间距100mm；总的方案思路为整体管线尽量一排排布，按支管走向确定管道位置。喷淋主管管中距地2.77m，支管空间充足直接翻弯，空间不足做T型上翻方通过。

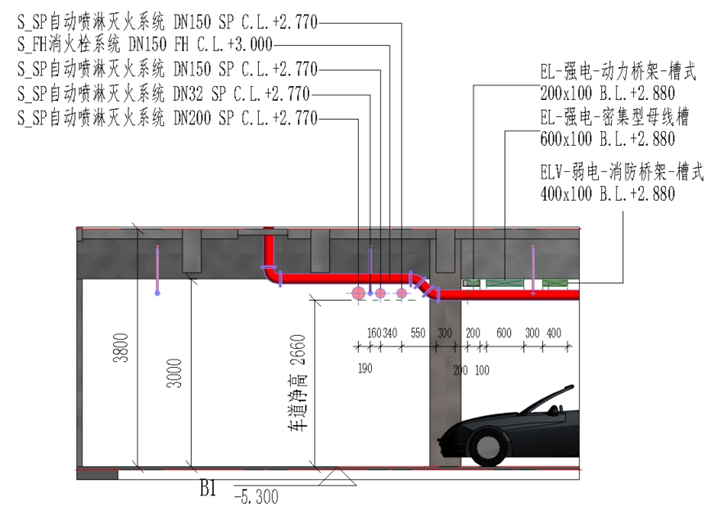

地下一层车道管综方案（车道上方管线解决方案）
B1层车道区域：本层层高3.8m，梁高800mm，梁下净高3.0m，车道净高2.66m,除去安装支吊架50mm，实际净高为2.61m。
1.以管线尽量往车位位置排布，尤其风管桥架放车位位置的大原则，整体管线专业归类一排排布，按支管走向确定管道位置；
2.喷淋主管管中距地2.77m，支管空间充足直接翻弯，空间不足做T型上翻方通过，管道底部标高为2660mm,减去50mm支吊架横担厚度，车道净高为2610mm。
3.管道之间有冲突上翻避让。

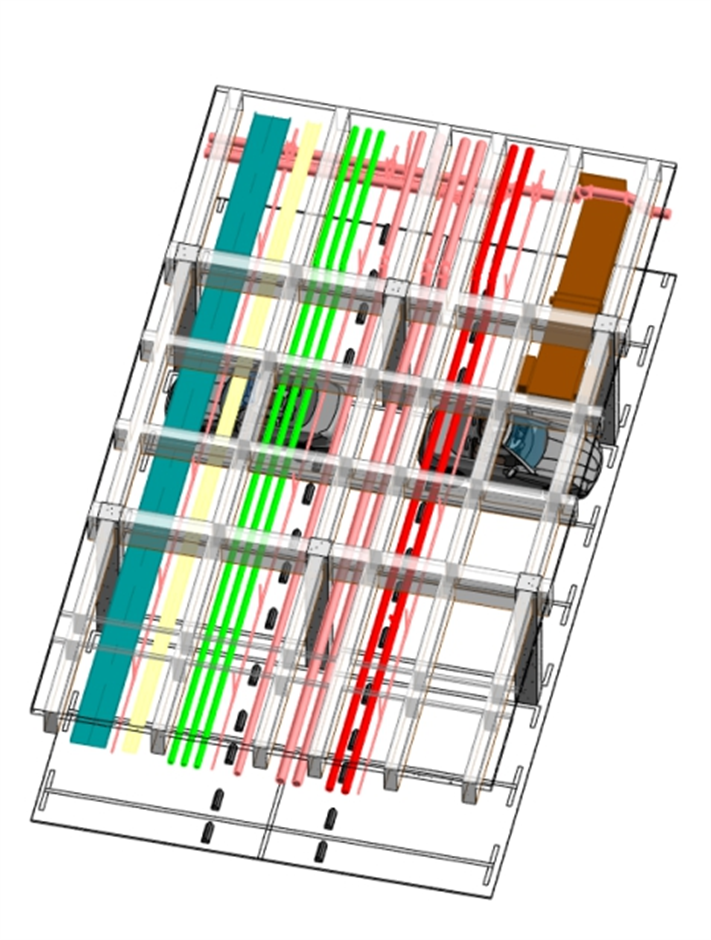

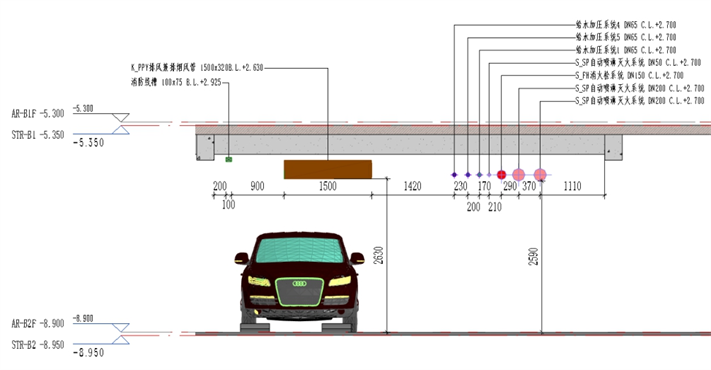

地下二层车位管综方案（车位上方管线解决方案）
地下室二层车位区域：层高3.6m，梁高600mm，梁下净高3.00m，车位净高2.630m,除去安装支吊架50mm，实际净高为2.58m。
管线排布原则：
300X600梁下预留50mm做风管、桥架的安装空间，桥架、给水管在风管所占空间高度中安装，管线底部与风管底平，喷淋支管与同向管线并排安装。风管尽量不走车道上方。
风管主走向放在车位上，避开车道，根据项目实际要求，水管桥架专业归类整合排布，如强电桥架整合到一起排布，弱电距离强电300mm；
管道排布中，消防管归类整合排布，管道净间距100mm；总的方案思路为整体管线尽量一排排布，按支管走向确定管道位置。
喷淋主管管中距地2.70m，支管空间充足直接翻弯，空间不足做T型上翻方通过。

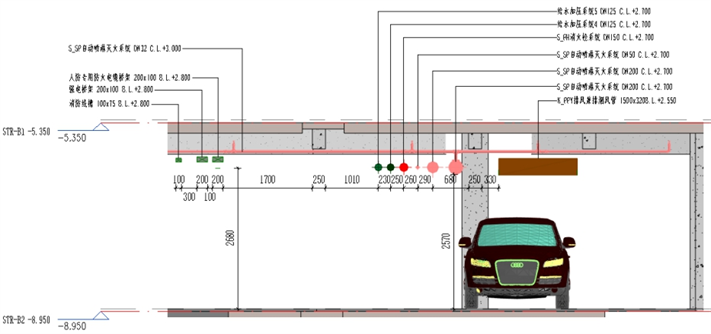

地下二层车道管综方案（负二层车道上方管线解决方案）
地下室二层车道区域：本层高3.6m，梁高600mm，梁下净高最低3.0m，车道净高2.57m,除去安装支吊架50mm，实际净高为2.52m。。
管线排布原则：
300X600梁下预留50mm做风管、桥架的安装空间，桥架、给水管在风管所占空间高度中安装，管线底部与风管底平，喷淋支管与同向管线并排安装。风管尽量不走车道上方
以管线尽量往车位位置排布，尤其风管放车位位置的大原则，整体管线专业归类一排排布，按支管走向确定管道位置；
喷淋主管管中距地2.70m，支管空间充足直接翻弯，空间不足做T型上翻方通过，管道底部标高为2570mm,减去50mm支吊架横担厚度，车道净高为2520mm。

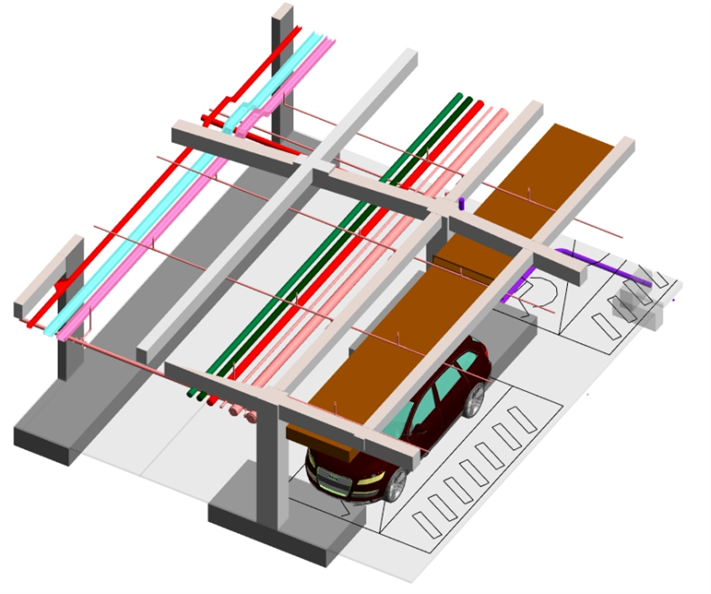

地下三层车位管综方案
地下室三层车位区域：层高3.6m，梁高600mm，梁下净高3.00m，车位净高2.590m，除去安装支吊架50mm，实际净高为2.54m。
300X600梁下预留50mm做风管、桥架的安装空间，桥架、给水管在风管所占空间高度中安装，管线底部与风管底平，喷淋支管与同向管线并排安装。风管尽量不走车道上方
管线排布原则：风管主走向放在车位上，避开车道，水管桥架归类整合排布，如强电桥架整合到一起排布，弱电距离强电300mm；
管道排布中，消防管归类整合排布，管道净间距100mm；总的方案思路为整体管线尽量一排排布，按支管走向确定管道位置，其中喷淋主管管中距地2.70m，支管空间充足直接翻弯，空间不足做T型上翻方通过，管道底部标高2590mm，减掉50mm支吊架横担厚度，车位净高2540mm。

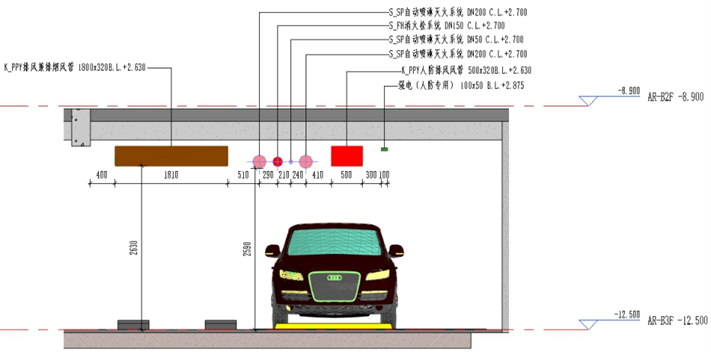

地下三层车道管综方案
地下室三层车道区域：本层高3.6m，梁高600mm，梁下净高最低3.0m，车道净高2.590m，除去安装支吊架50mm，实际净高为2.54m。
300X600梁下预留50mm做风管、桥架的安装空间，桥架、给水管在风管所占空间高度中安装，管线底部与风管底平，喷淋支管与同向管线并排安装。风管尽量不走车道上方.
管线排布原则：以管线尽量往车位位置排布，尤其风管放车位位置的大原则，整体管线归类一排排布，按支管走向确定管道位置；
喷淋主管管中距地2.70m，支管空间充足直接翻弯，空间不足做T型上翻方通过，管道底部标高2590mm，减掉50mm支吊架横担厚度，车道净高2540mm。
通过上述的项目案例，利用BIM三维的可视化技术，让建筑更加通俗易懂！
