干货丨屋面工程施工样板有什么标准？
屋面做法根据结构造型可以概括为两种屋面一个是平屋面，另外就是斜屋面。具体做哪种屋面的样板须根据项目部的情况决定。
1、斜屋面样板

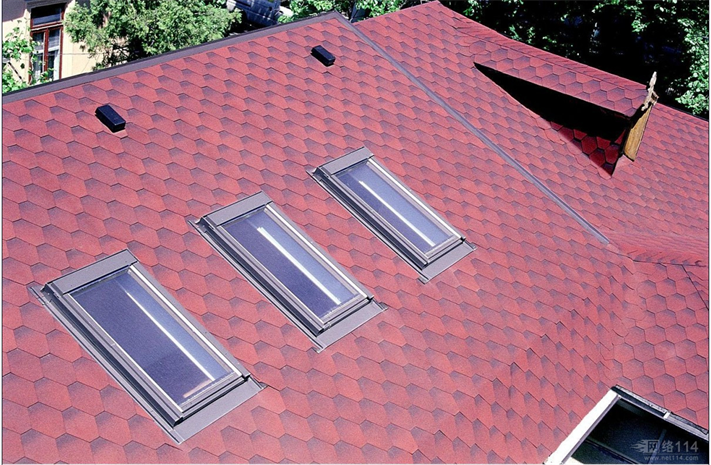

斜屋面样板主要的瓦可以分为硬性的平水泥瓦和相对较柔软的沥青瓦两大类。
沥青瓦屋面控制要点主要有以下几点：
① 沥青瓦的排布：沥青瓦施工应从檐口向屋脊方向铺设施工，第一层与檐口平齐，切槽朝向屋脊方向,；第二层沥青瓦应与第一层叠合，但切槽指向檐口方向并压在第一层上方；第三层沥青瓦压第二层上方切槽指向檐口方向，并露出切槽143㎜宽度，依此类推。另外在铺第二、四、六等双数层时山墙边应切一半瓦片开始排版，对齐山墙端与单数层错缝铺贴，另外在檐口部位沥青瓦采用满粘法铺贴。

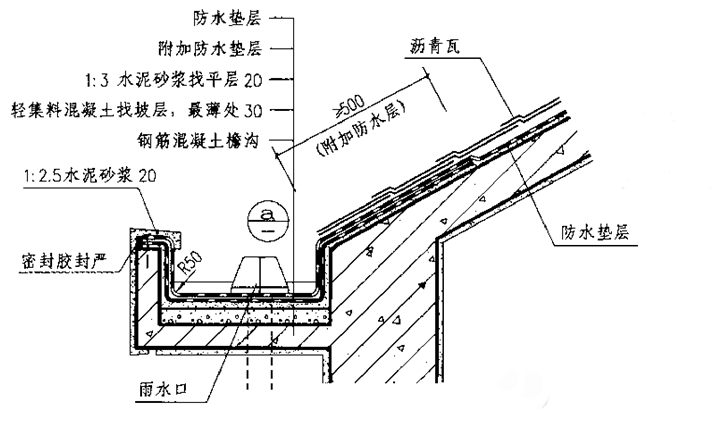

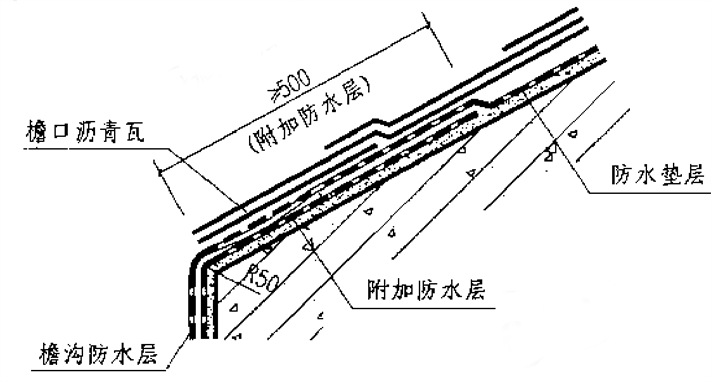

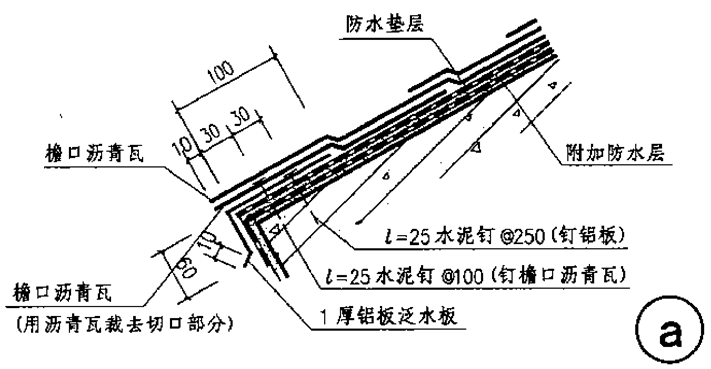

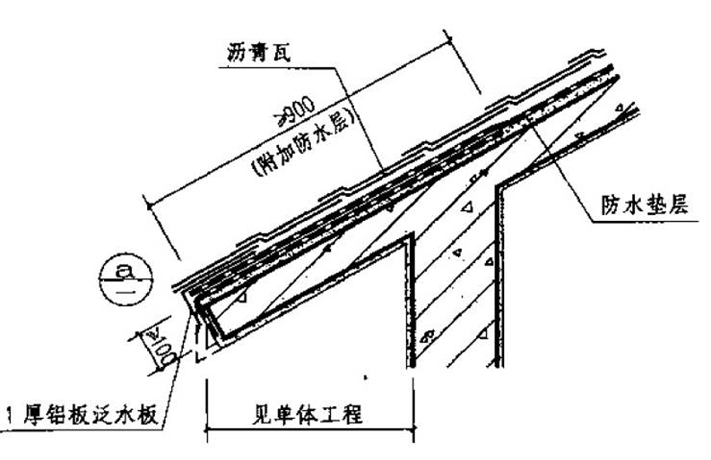

② 在檐口及檐沟部位细部做法如下图所示：
檐沟部位细部做法

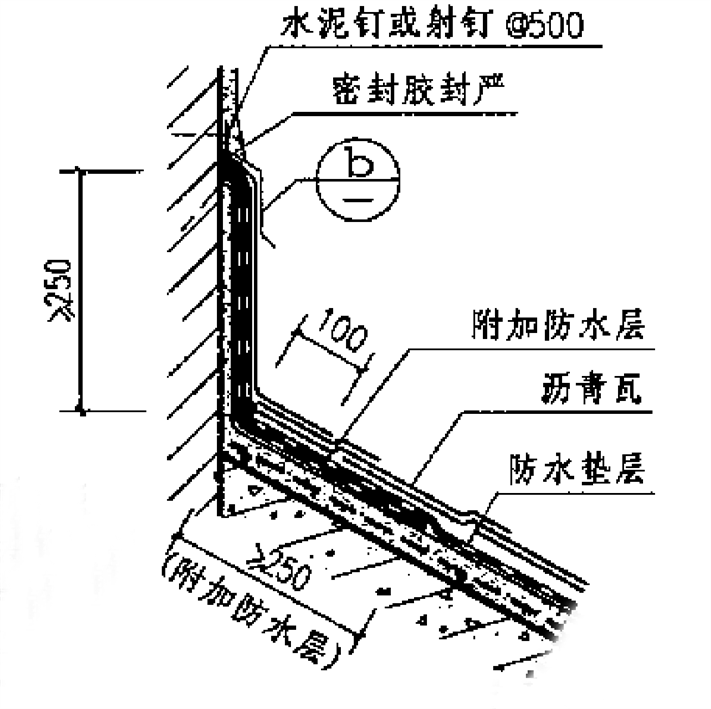

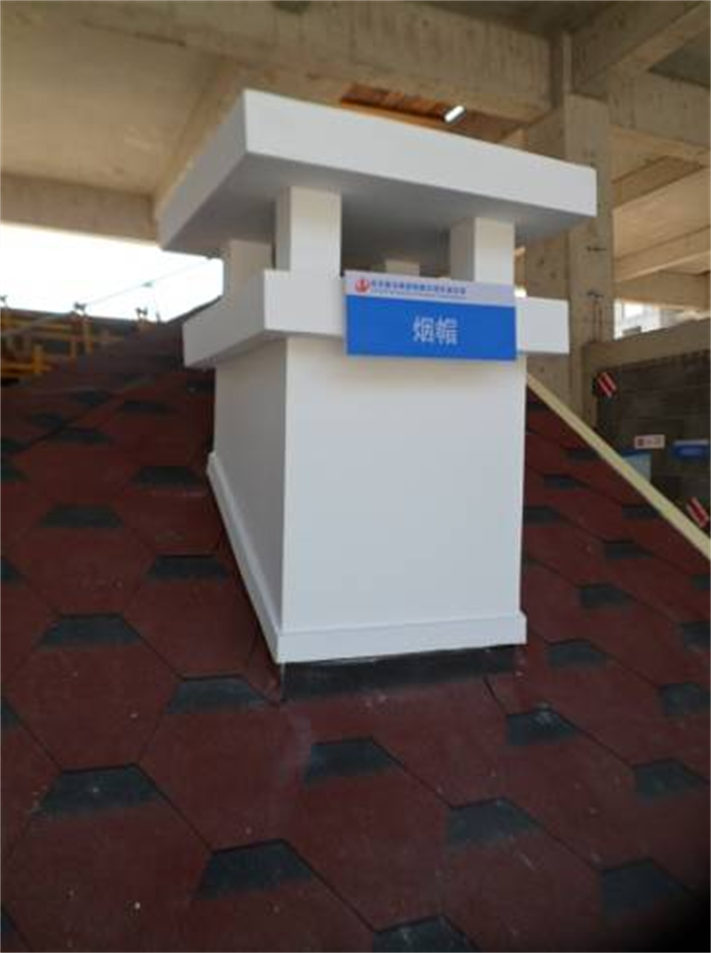

③ 烟冒及管道等突出屋面结构部位的做法：沥青瓦在烟道部位做法和屋面女儿墙部位做泛水的做法类似，沥青瓦的上口若在烟道部位留有防水施工压槽的，将沥青瓦压入凹槽内用钉子固定并用密封胶填实。若没有凹槽的做法可在沥青瓦上翻不小于250㎜高度的瓦片固定顶部增加一道铝板泛水板，在沥青瓦盖泛水板前将沥青瓦顶部用密封胶填实。

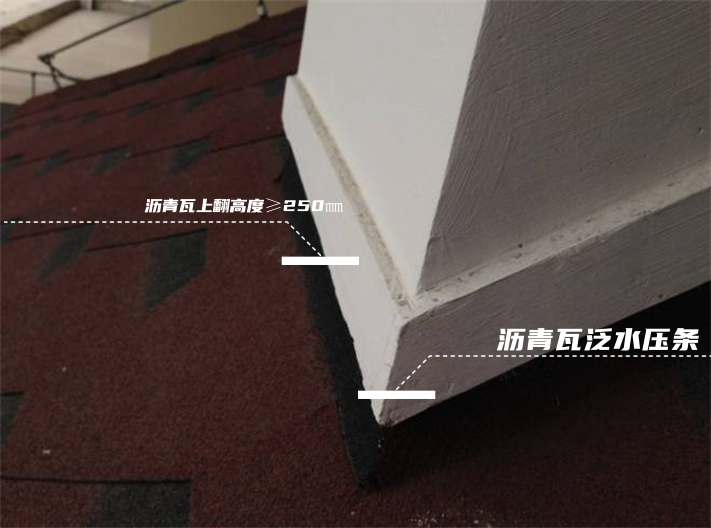

不做铝板泛水板的可在沥青瓦上口做压条，如下图所示：
沥青瓦在管道出屋面部位收口做法跟烟道的类似用铝板泛水板收口。
平瓦屋面样板注意要点：
① 在檐口以及檐沟等部位需要平瓦外挂的尺寸是50㎜；
② 在屋脊或者山墙等部位的收口可以选用封檐瓦和屋脊瓦，但是在封檐瓦和屋脊瓦的两侧以及端部必须用密封胶收口。若采用封檐板的必须根据图集09J202-1中的平瓦屋面工程做法要求制作封檐板，涉及到封檐板和平瓦接触部位有流水可能的部位均须用密封胶封堵。

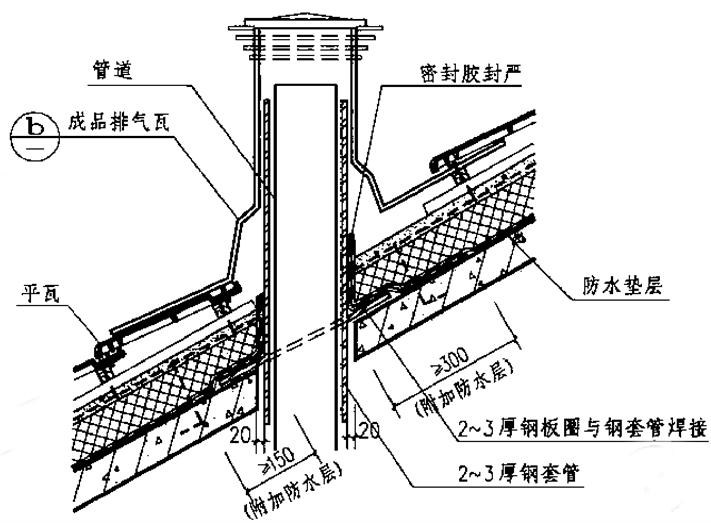

③ 在平瓦屋面管道出屋面的部位上口收口跟沥青瓦屋面做法相同用铝板泛水板收口即可，排气管道用成品排气瓦施工，如下图所示：
沥青瓦在管道出屋面部位收口做法跟烟道的类似用铝板泛水板收
管道部位不同烟道的做法在于管道根部不需要沥青瓦上翻，只需要防水卷材上翻，且高度不低于250㎜即可，但上口必须采用规范规定的铝板泛水板收口，且上口都必须采用密封胶封严，打密封胶时必须在上口5㎝高出粘贴美纹纸，保证密封胶上口的平整。如左图细部做法。
平瓦屋面样板注意要点：
① 在檐口以及檐沟等部位需要平瓦外挂的尺寸是50㎜；
② 在屋脊或者山墙等部位的收口可以选用封檐瓦和屋脊瓦，但是在封檐瓦和屋脊瓦的两侧以及端部必须用密封胶收口。若采用封檐板的必须根据图集09J202-1中的平瓦屋面工程做法要求制作封檐板，涉及到封檐板和平瓦接触部位有流水可能的部位均须用密封胶封堵。
③ 在平瓦屋面管道出屋面的部位上口收口跟沥青瓦屋面做法相同用铝板泛水板收口即可，排气管道用成品排气瓦施工，如下图所示：
④ 平瓦屋面的烟道部位施工时在平瓦铺至烟道位置时可用防水砂浆做圆弧泛水，并应盖过靠近烟道的平瓦端口1-2㎝即可。
⑤ 分层样板的施工必须要有顺水条与挂瓦条的铺设样板，其中顺水条和挂瓦条都必须符合规范要求做防腐措施。
2、 平屋面样板
平屋面样板普遍做法两种，一种是广场砖的屋面样板，另外一种就是细石混凝土屋面样板。
⑴ 广场砖屋面样板
广场砖屋面样板主要注意以下几点：
① 屋面整体策划，先根据屋面形状设置广场砖的分格块及粘贴示意图，要保证广场砖的整体排版美观，分色清晰分隔缝和伸缩缝设置合理，砖缝及分隔缝和伸缩缝宽度符合要求。

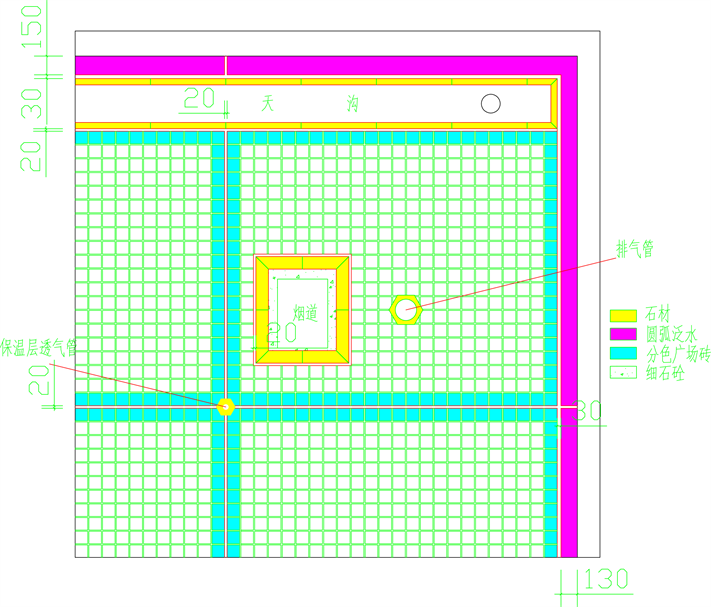

先将屋面广场砖的分隔缝大小计算出来，且每一个分隔块内都要保证全部是整砖，不允许排半砖，以上排版图为10*10广场砖的分块，在计算不考虑圆弧泛水宽度，等全部按整砖排版完成后，余下的部分作为圆弧宽度来考虑即可。
在所有出屋面结构部位设置分隔缝宽度为2㎝，女儿墙山墙等与屋面连接处必须设置伸缩缝宽度为3㎝，在这些预留缝部位在屋面施工完成后用沥青砂或密封胶等材料填实。

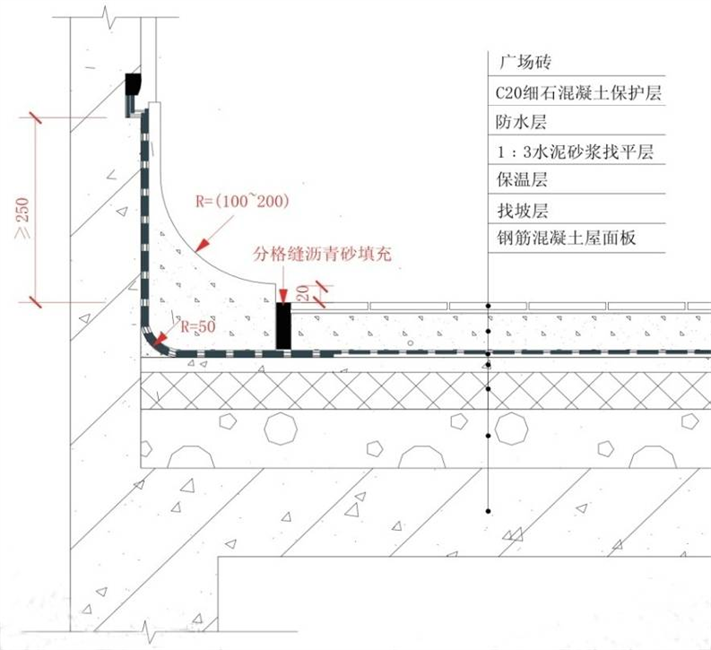

分隔缝设置以及圆弧泛水做法示意图

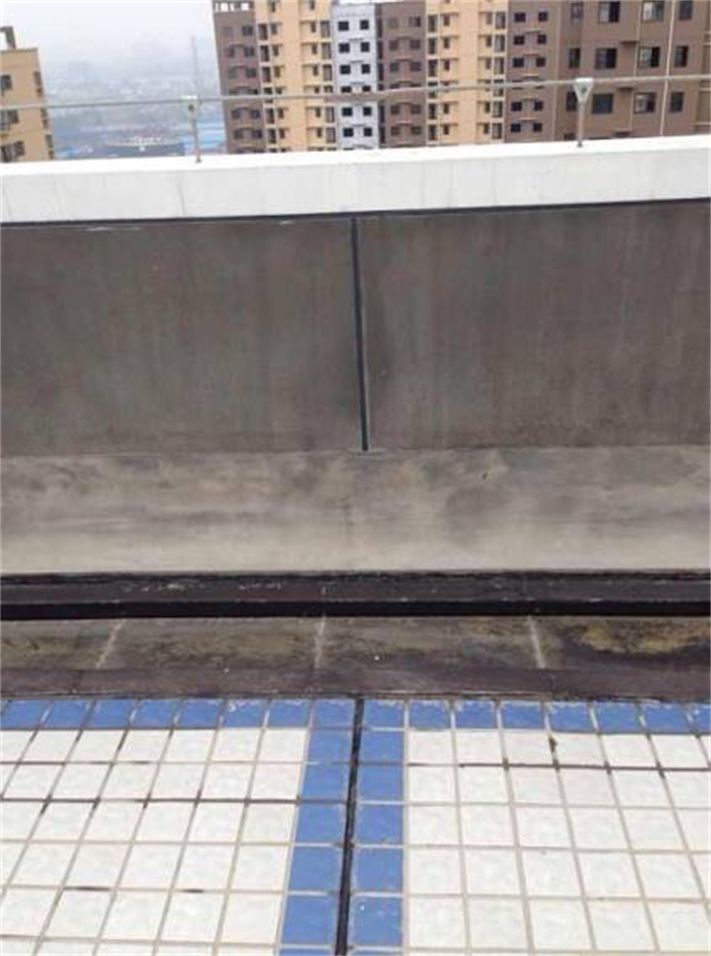

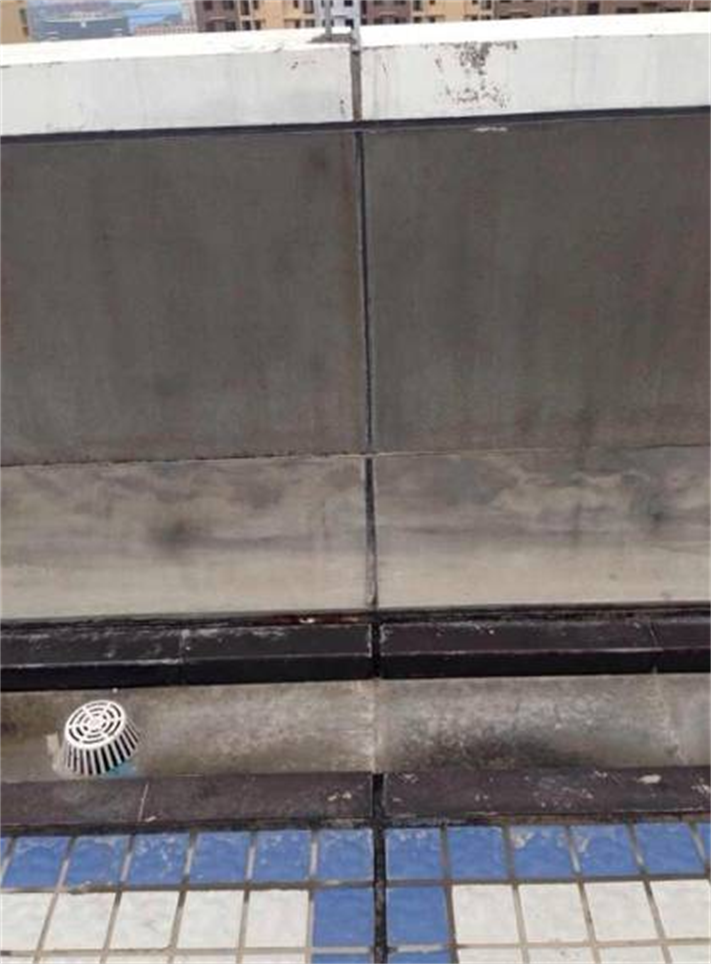

在屋面女儿墙抹灰施工时，留设的分隔缝必须根据广场砖排版留设的分隔缝设置。要保证女儿墙与广场砖的分隔缝处于同一直线上。
在所有出屋面结构部位设置分隔缝宽度为2㎝，女儿墙山墙等与屋面连接处必须设置伸缩缝宽度为3㎝，在这些预留缝部位在屋面施工完成后用沥青砂或密封胶等材料填实。
分隔缝设置以及圆弧泛水做法示意图

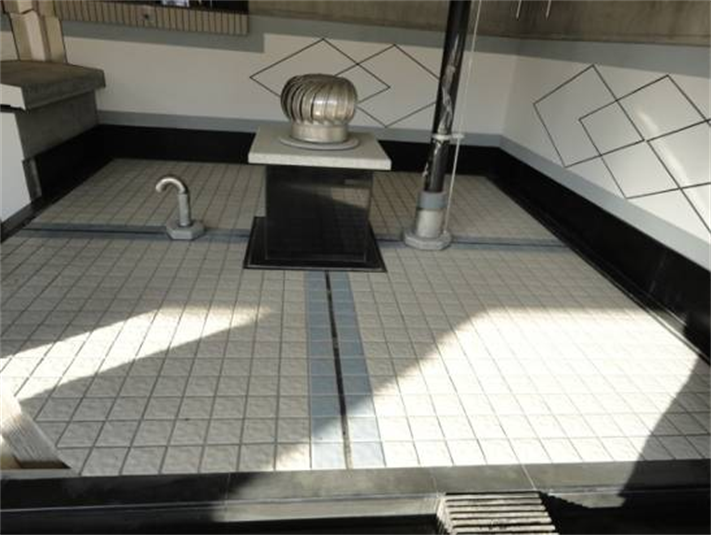

如上图所示为屋面分格缝的设置及屋面构件的广场砖排版及石材的铺贴做法
② 在烟冒以及女儿墙等突出屋面结构部位设置泛水带，可选用瓷砖粘贴或者水泥砂浆的圆弧泛水，通过这些泛水带来取缔广场砖排版到这些部位时产生的半砖现象。

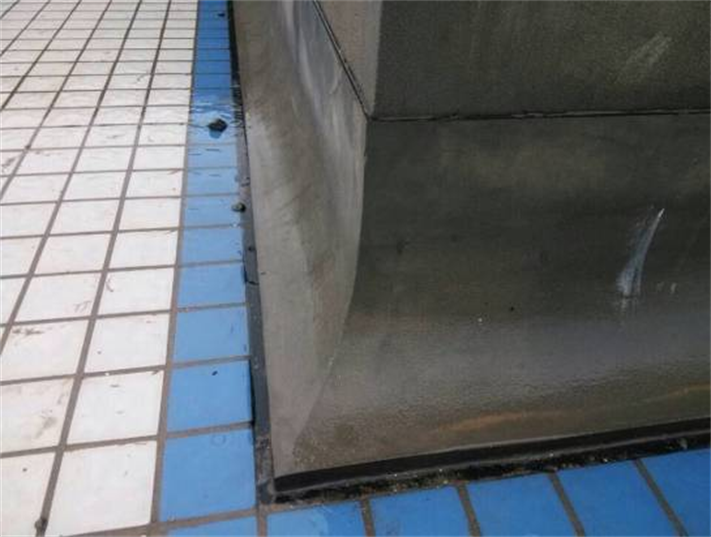

全瓷砖泛水和圆弧泛水做法，如上图所示不得将伸缩缝取缔，设置泛水后伸缩缝设置在泛水与广场砖交接部位，泛水的高度应不小于250㎜，宽度根据现场广场砖排版剩余部分来定；在做圆弧泛水时最好用100-200㎜大小半径的管壁拉成，能保证弧度的一致性。

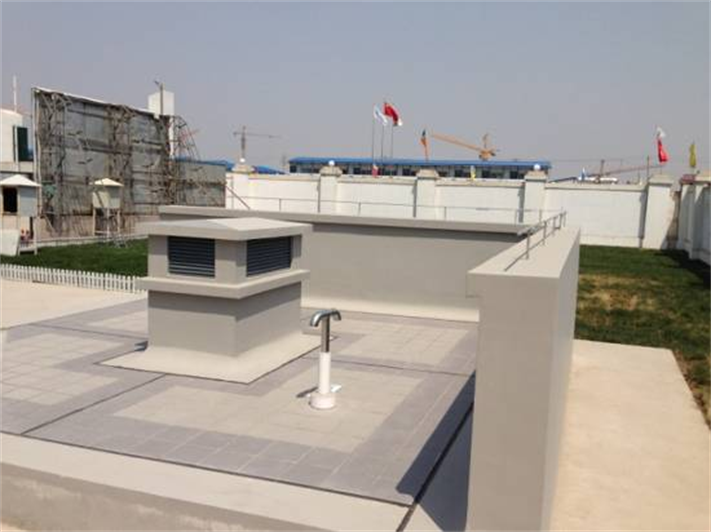

③ 屋面烟冒细部节点做法：屋面的烟道样板做法选用石材粘贴时烟道底部应在屋面广场砖施工前完成或者在靠近烟道部位留设一定宽度不粘贴广场砖；若采用清水砂浆抹灰做造型的应在广场砖施工前将烟道的基座抹灰，以减少广场砖的污染。

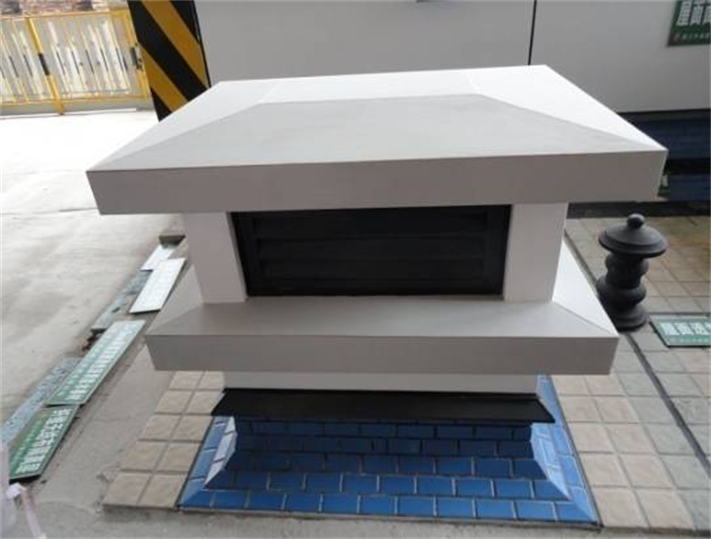

双层盖板式烟冒上层盖板必须比下层盖板每边大5㎝，下面一层盖板必须每边悬挂出烟道5㎝，盖板底部距边2㎝位置必须做鹰嘴或者滴水线，上方必须有坡度，坡度向烟道外侧。
石材盖板尺寸与上面烟道做法相同，但在石材边缘下方应悬挂一个2㎝宽的石材边，作滴水用

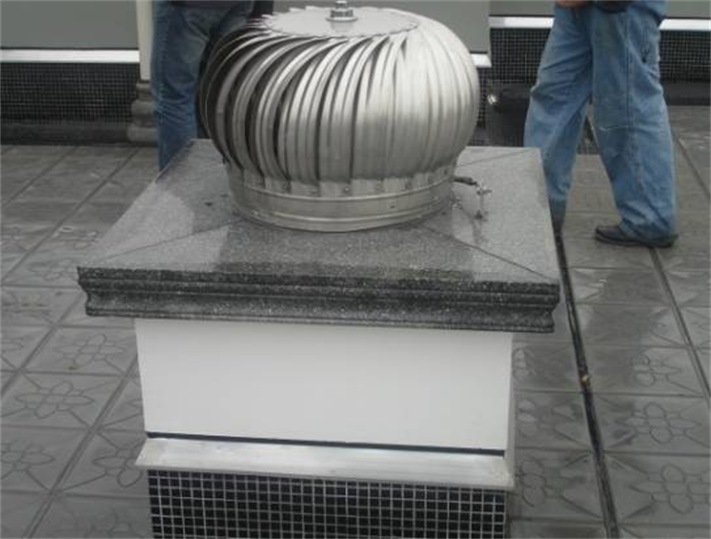

烟道全石材的盖板采用整体式的必须在烟冒装完后在烟冒边增加一个圆环石材压边做挡水用，并在与石材盖板粘结部位打密封胶，胶宽度一致均匀，不得污染石材。
烟道根部可做圆弧泛水也可做上图的黑色全瓷砖做泛水
④ 屋面通气管做法：

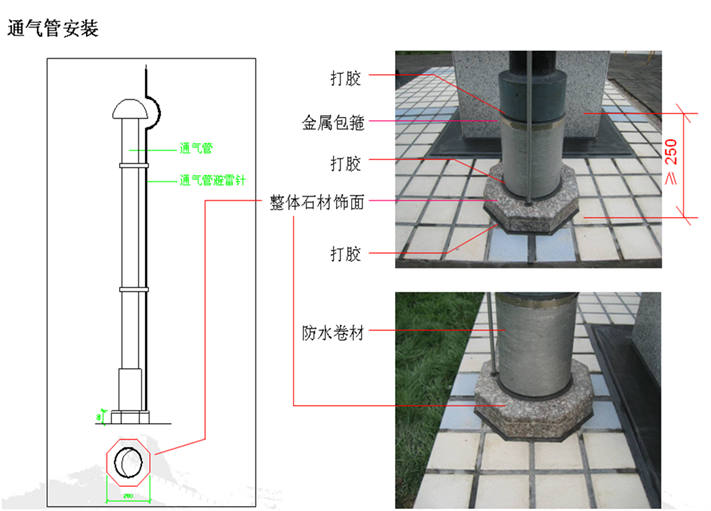

a、 通气管高出屋面300毫米，但必须大于最大积雪厚度；在通气管出口4m以内有门窗时，应高出门窗顶600㎜或引向无门窗一侧。
b、 上人平屋面通气管应高出成品屋面2m，并应根据防雷要求设置防雷装置，如下图所示。

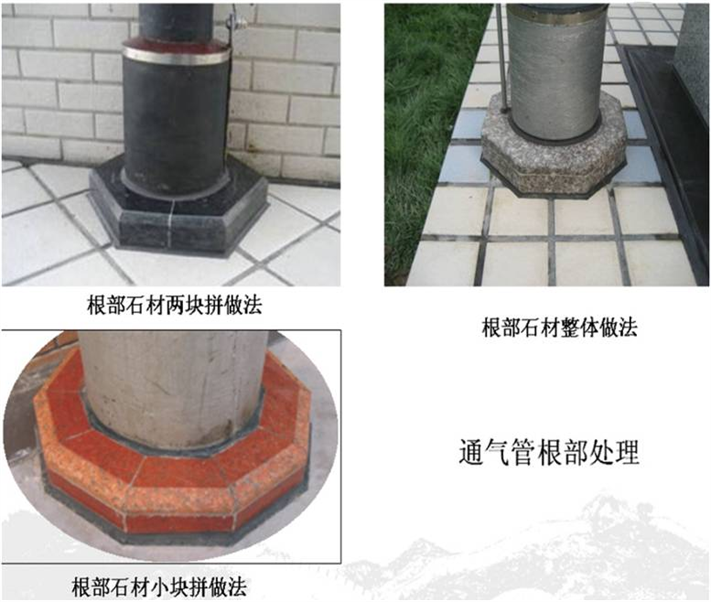

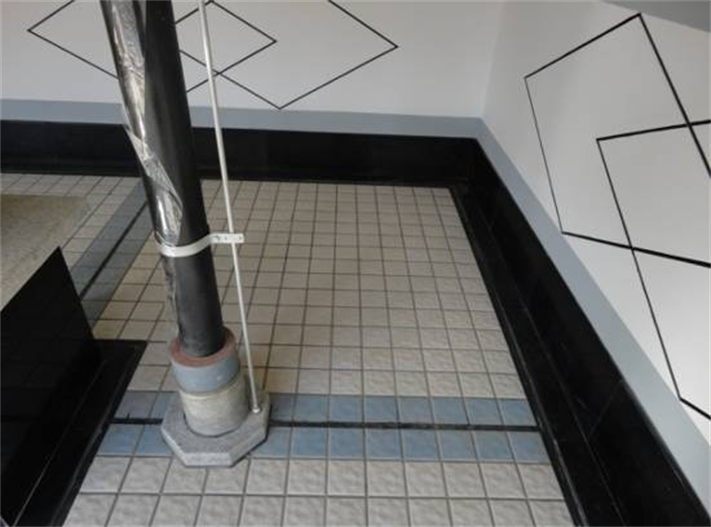

c、 管道根部采用细石混凝土或者石材收口，细石混凝土收口上口必须放坡，坡度向管道外侧，造型可选用圆形或者多边形做法，多边形造型做法上方宽度为5㎝，如下图所示：

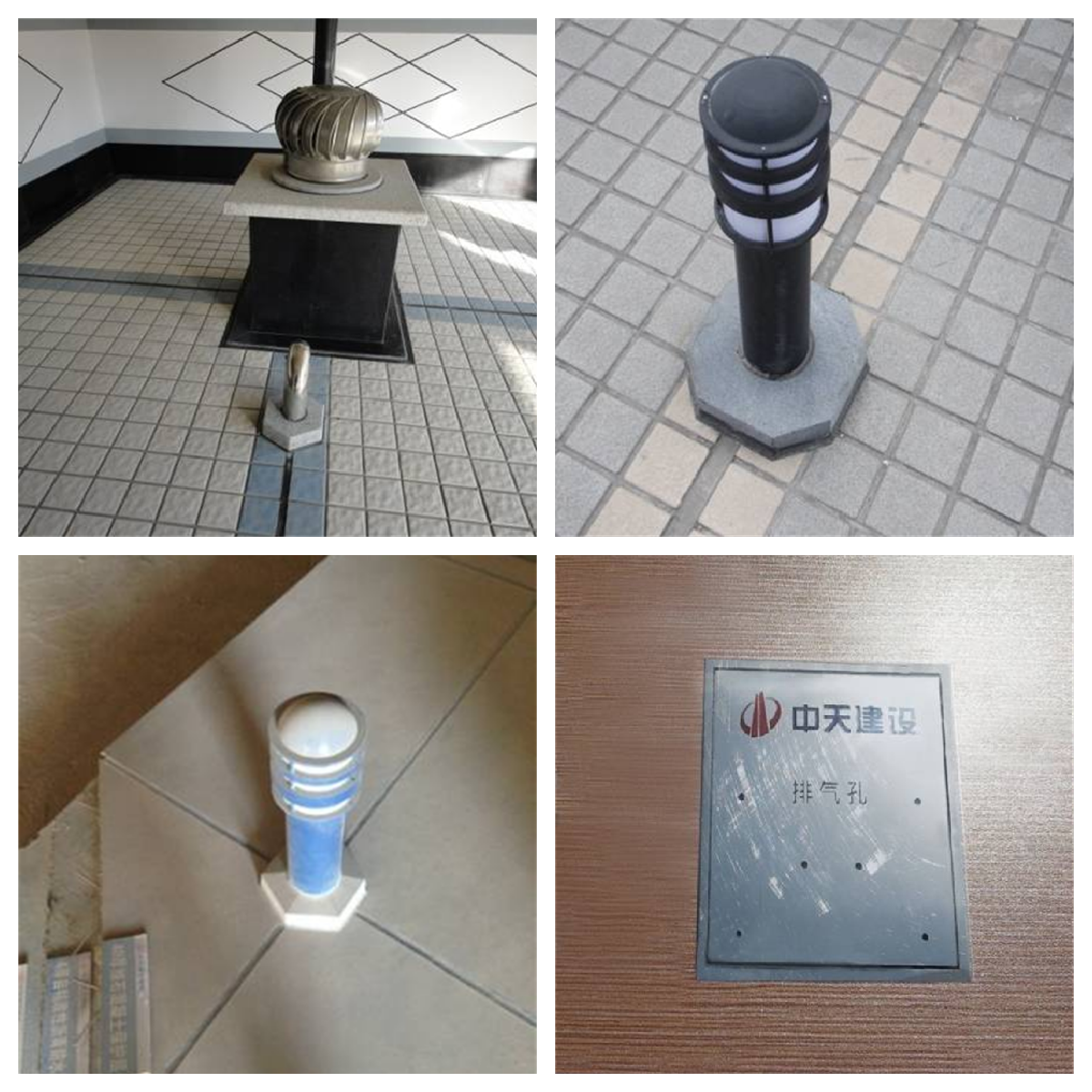

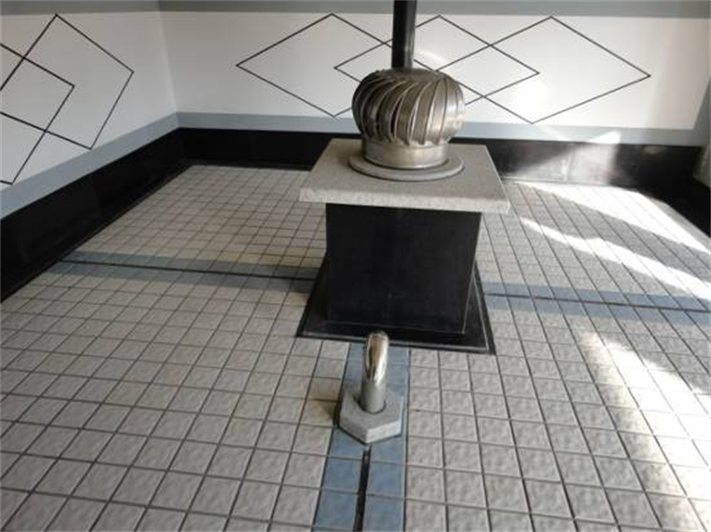

d、 屋面保温层排气管的根部收口做法同上，但保温层的排气管在埋设时必须设置在屋面广场砖的分隔缝部位，如下图所示：
注：若遇到倒置式屋面时可将保温层透气管设置在女儿墙上或者将透气管伸入烟道处，可减少屋面分隔缝及广场砖排版的难度。
排水通气管安装精细无污染，环形口均匀、严密，防渗漏措施符合要求，整体美观；

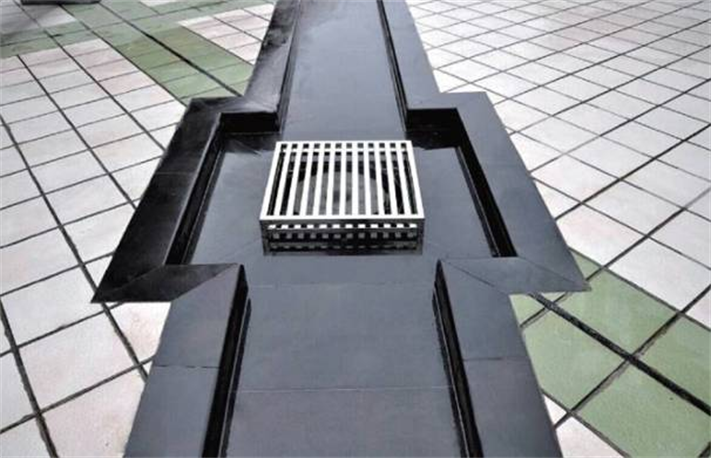

⑤ 屋面天沟及落水口做法注意要点：

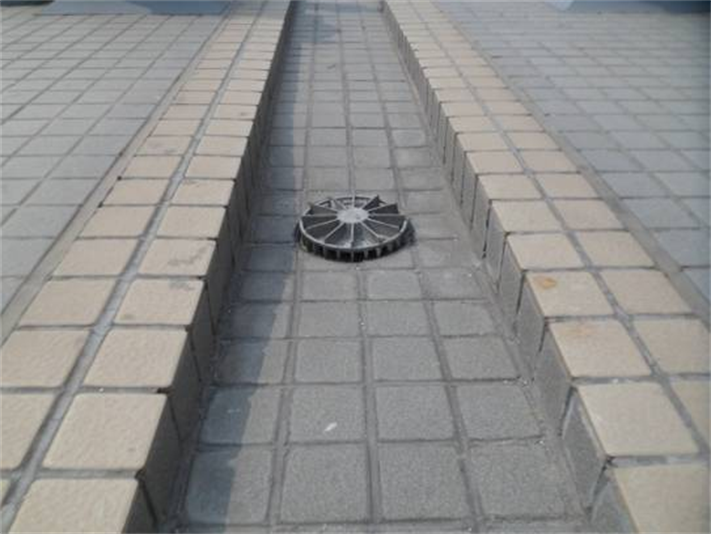

a、 在屋面施工时有天沟的在屋面找平层时留出天沟的深度，且在保温层施工时不允许在天沟部位断开施工，天沟下也必须有保温层。
b、 天沟部位采用粘贴块材施工的，最好采用全瓷类等具有防水性能的块材进行施工，且在天沟部位不允许留设分隔缝，减少渗漏水的隐患。

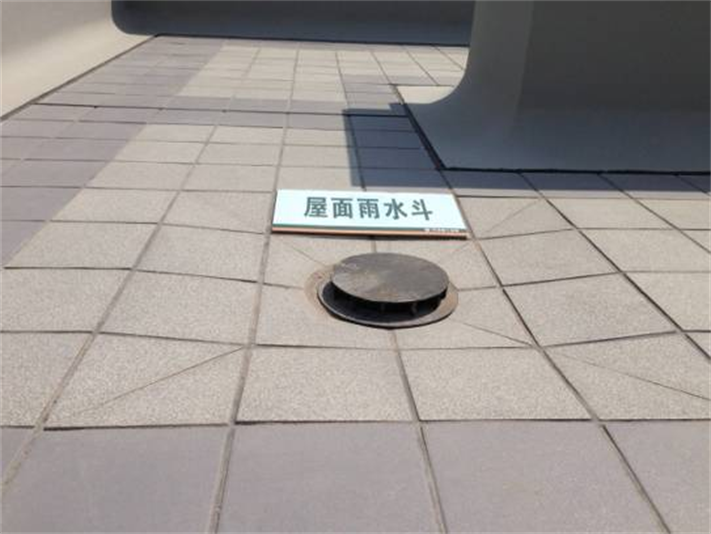

c、 在天沟内的水篦子要在水篦子的80㎝距离内要做不小于5%的坡度，在水落口周围要增设防水涂抹附加层；在无天沟的情况下，屋面落水口位置周围50㎝范围内要求坡度不小于5%。

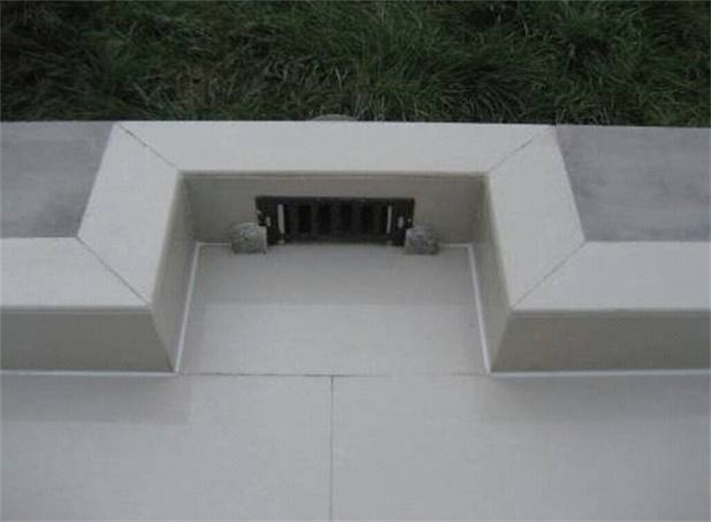

屋面落水口处的水篦子必须采用立体可拆卸式的，穿墙的水篦子可如左图所示的做法。

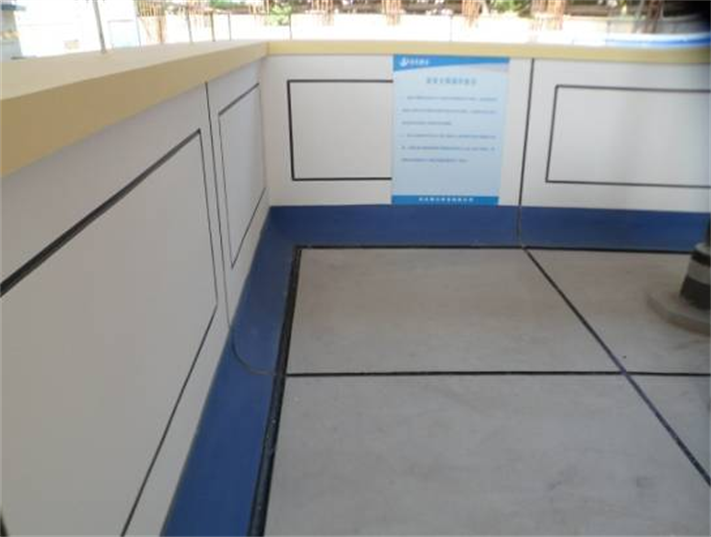

⑵ 细石混凝土面层样板

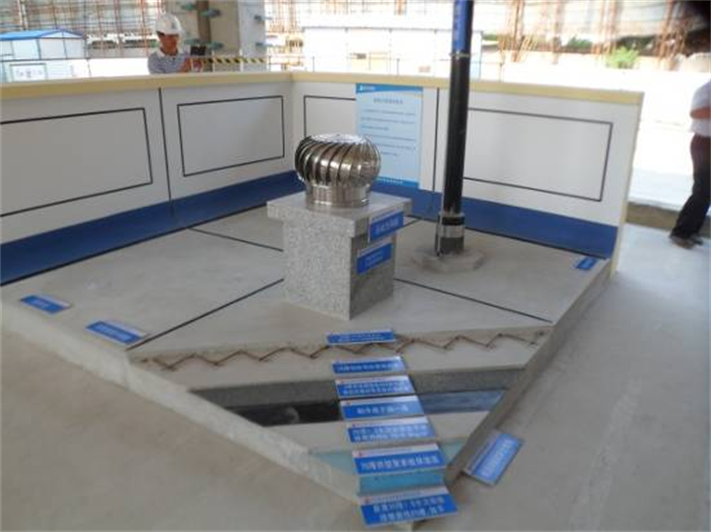

细石混凝土面层必须用1:1干粉收面，需要设置分格缝及伸缩缝的部位以及分隔缝的宽度同广场砖屋面做法一致，但细石混凝土面层的分格缝的纵横间距必须≤6m，样板的面层分格缝必须控制在1m—2m之间。在水落口周围直径50㎝范围内坡度不应小于5%，防水层下应增设涂膜附加层。
