BIM在建筑生命周期的典型应用有哪些,你都理解吗?
对于BIM的认识,很多人只停留在建模、出图、施工、交付等内容。
实际上,BIM的应用在建筑工程还远远不止这些——从设计到交付,中间包括模型分析、场地分析、性能分析、碰撞检查、应急模拟等。以下是小编整理出来国内建筑市场典型的BIM应用,希望和大家进行交流探讨~
1.BIM模型维护
BIM的用途决定了BIM模型细节的精度,同时仅靠一个BIM工具并不能完成所有的工作,所以目前业内主要采用“分布式”BIM模型的方法,建立符合工程项目现有条件和使用用途的BIM模型。
BIM“分布式”模型还体现在BIM模型往往由相关的设计单位、施工单位或者运营单位根据各自工作范围单独建立,最后通过统一的标准合成。这将增加对BIM建模标准、版本管理、数据安全的管理难度,所以有时候业主也会委托独立的BIM服务商统一规划、维护和管理整个工程项目的BIM应用,以确保BIM模型信息的准确、时效和安全。
2.场地分析
场地分析是针对影响建筑物定位的因素,来确定建筑物之间的方位,建造建筑物及周围环境的联系的过程,在策划阶段,现场的场地地貌、绿化植被等条件都是影响设计决策的重要因素,通过BIM三维模型的布置分析对环境规划、周围现状、绿化等设施,施工配套以及建成之后交通流量等各种影响因素进行评价及分析。
3.建筑策划
应用BIM技术能够帮助项目团队在建筑规划阶段,通过三维空间分析理解复杂空间的标准和法规,从而节省时间,特别是在特定场景上客户讨论方案的需求,分析最佳方案时,借助BIM的可视化技术,能快速对过程策划的内容做出决定。
BIM特别在建筑策划阶段的应用上,能帮助设计者在建筑设计阶段,随时随地查看设计的效果是否符合要求,是否达到业主要想的效果,通过BIM连贯的信息传递和追溯,大大减少详图设计阶段里的不合格设计的巨大浪费。

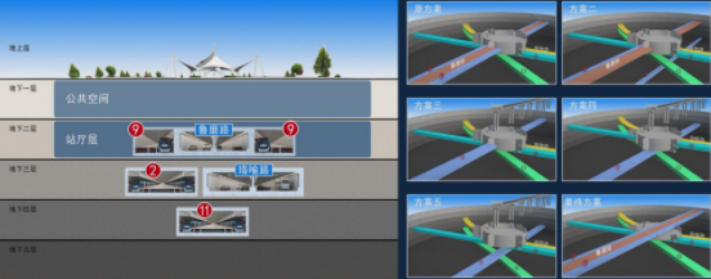

4.方案比选
在方案比选阶段,甲方可以使用BIM来评估设计方案的布局、视觉、照明、安全、声学、材质色彩及规范的情况,BIM甚至可以做到建筑局部的细节推敲,迅速分析设计和施工中可能需要应对的问题。

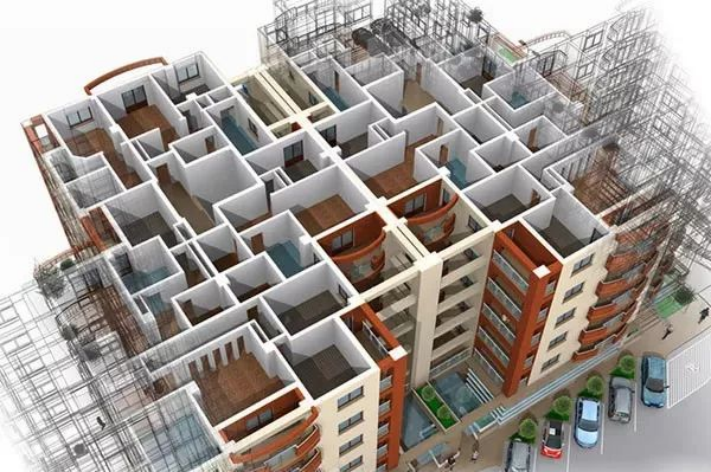

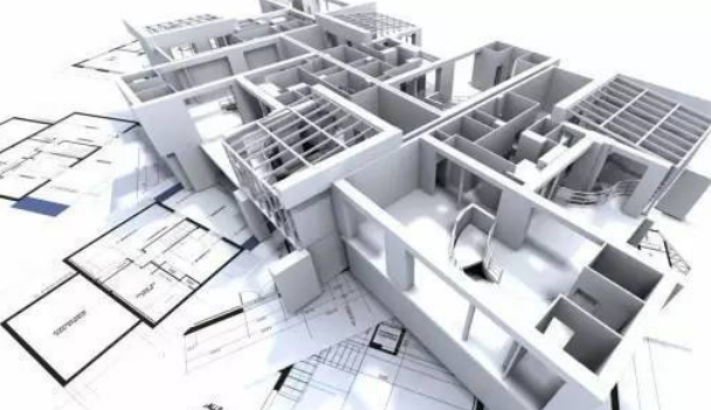

5.可视化设计
3dsmax、草图大师这些三维可视化设计软件的出现有力地弥补了业主及最终用户因缺乏对传统建筑图纸的理解能力而造成的和设计师之间的交流鸿沟,但这些软件不足之处在设计理念及使用功能上的局限,使得三维可视化展现不够充分与真正的设计方案之间都存在相当大的差距。
BIM使得设计更加快捷方便,设计从业人员不仅拥有了三维可视化的设计工具,还可以利用其三维的直观方式来完成更好的设计理念,也使业主及其它用户真正摆脱了技术壁垒的限制;
可视化对于建筑工程来说作用是非常大的,经常拿到的施工图纸,图纸上的信息只能表达二维,对于想象空间能力有限的同志来说,就很难想象出其三维的实体效果,容易在设计理念上有偏差。
6.协同设计
协同设计是一种通过互联网把各方连接在一个工作流里进行协同的工作方式,这种新兴的建筑设计方式,即系不在同一地点也可以进行工作协同,把不同专业的设计人员通过网络的协同开展设计工作,协同设计是在建筑业环境发生深刻变化、建筑的传统设计方式必须得到改变的背景下出现的,是建筑数字化转型的基础,是建筑数字技术与 “互联网+”结合的产物。
协同设计主要是基于CAD平台,不能充分实现专业间的信息交流,这是因为CAD平台上通用文件格式仅仅是对图形的描述,无法加载相关的信息,导致专业间的数据不具有关联性,BIM的出现使协同已经不再是简单的文件参照,BIM技术为协同设计提供底层支撑,提高协同设计的管理手段,借助BIM信息模型的技术优势,打通协同管理在建筑生命周期上的应用,需要规划、设计、施工、运维等各方的集体成员参与,从而带来综合效益的大幅提升。

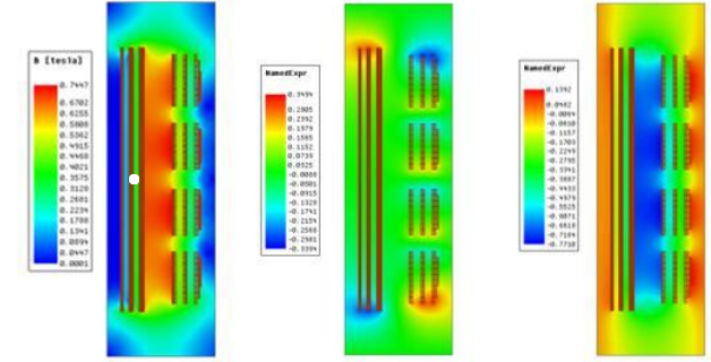

7.性能分析
利用BIM技术,设计师在设计过程中搭建的虚拟模型建筑已经包含了大量的设计信息,将搭建好的模型数据导入BIM工具软件里进行性能分析,就可以输出相应的分析计算数据,把需要通过专业人士花费大量时间及大量专业数据的过程,现在可以通过软件自动计算完成,这大大降低了性能分析的周期,提高了设计质量,同时也使设计公司能够为业主提供更专业的技能和服务。
8.工程量统计
可以在BIM模型里提取工程量的明表细,可以提供造价管理需要的工程量信息清单表,通过BIM三维模型数据获得的工程量明细表统计可以用于前期设计过程中的成本预测、在甲方预算范围内不同设计方案的比选、不同设计方案建造成本的比较,以及施工开始前的工程量预算和施工完成后的工程量结算。

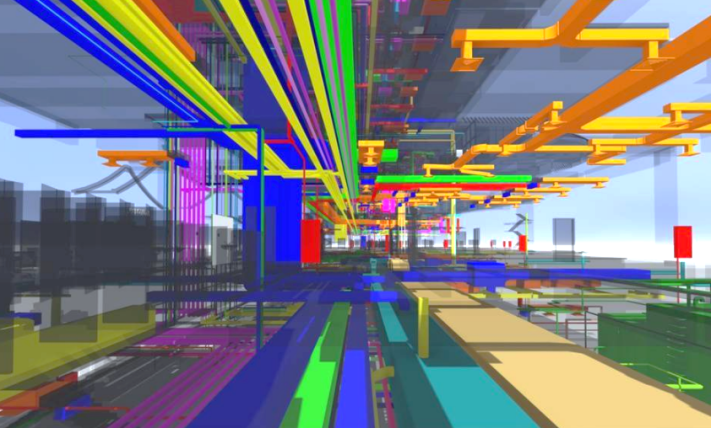

9.管线综合
随着建筑物规模和使用功能复杂程度的增加,不论设计单位还是施工单位或者是业主对机电管线综合的要求越来越高,在CAD时代,设计单位主要由建筑、机电专业牵头,将图纸叠加在一起,将各专业图纸翻模,在三维空间里进行管线综合,调整管线。
利用BIM技术,把二维图纸转换成BIM三维信息模型,建筑师能够在搭建好的三维模型环境下方便地发现设计中的碰撞和冲突问题,从而提高了管综的排布能力及工作效率。
10.施工进度模拟
建筑施工是一个动态的过程,随着建筑工程规模扩大,复杂程度的提高,使得施工项目管理变得极为困难,当前建筑工程项目管理中经常用于表示进度计划的横道图,由于其的专业性强,无法清楚表达施工进度和各种复杂的关系,难以准确表达出工程在施工中的动态变化过程,利用BIM模型与施工进度计划相链接,将空间信息与时间信息接合在一个可视的4D模拟模型中,可以直观、精确地反映整个建筑的施工建造过程。

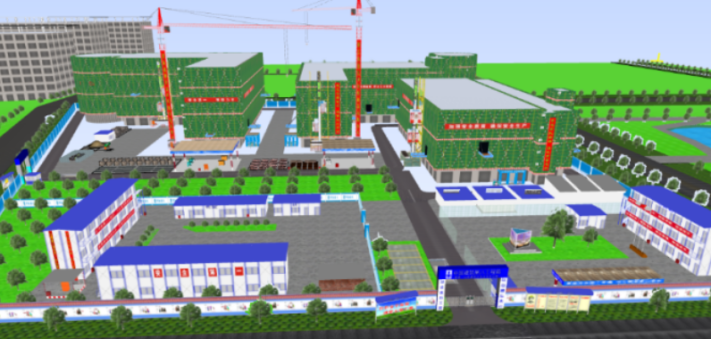

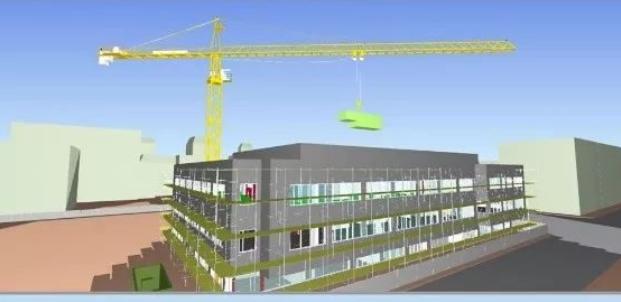

11.施工组织模拟
施工组织是对施工活动过程中进行科学管理重要手段,协调了施工各方(设计方、施工方、各施工工种、以及各项资源之间)的相互关系,通过BIM三维技术对项目的重难点、分部分项进行模拟,施工安装方案的分析优化。
一些比较重要的施工环节,采用新工艺的关键部位、现场施工平面布置等这些内容,可以通过BIM场地布置来指导各专业班组及设施进场分析模拟,提高场地实施的可行性,利用BIM技术结合施工组织计划提前预演以提高复杂建筑体系的可造性。
12.建筑数字化+建造
利用数字化万物互联数据搭建数字模型的方式实现了建造方法的转型,提高建造行业的生产和管理效率,BIM三维模型技术与数字化+互联网平台结合应用,使得建筑业实现施工全过程的智能化,数字化(互联网+),对施工现场管理更加方便高效。
今天所介绍的BIM典型应用,对于实现建筑生命期管理,提高建筑行业规划、设计、施工和运营的科学技术水平等方面拥有巨大的应用价值和广阔的前景。我们相信,随着技术的发展和市场的成熟,BIM在国内的应用将向着更广阔、更深入的方向发展。
