BIM技术在工程项目施工总平面布置的应用
一、施工现场总平面布置
—施工现场总平面布置是项目施工进场的前提条件，是施工组织方案其中一个重要环节，合理的施工场地布置能够在工程项目上发挥至关重要作用，可以减少安全隐患，是方便后续施工管理，降低成本，提高项目效益的重要方式。
二、传统总平面布置的弊端
——传统二维模式下静态的施工场地布置是技术人员基于对该项目特点及施工现场环境情况的基本了解，凭丰富的施工经验结合现场的情况对施工场地进行场地布置设计，这种平面方式的布置不用立马体现布置的效果，不能充分考虑到空间的各项要求，所以很难分辨其布置方案的优劣，不能提前发现问题。
三、采用BIM技术的场布特点
——通过BIM技术，改变传统二维绘制施工总平面图的绘制方式，根据施工现场的特点，动态展现施工总平面在不同阶段的布置情况，并通过BIM信息的汇总、参数化等特点，自动提取工程量，自动生成不同阶段的图纸和三维模型。
四、BIM实施方法
4.1 施工过程动态划分
——为了对工程施工进行科学的管理，现场主要将施工项目划分为基础工程、主体结构工程、装饰装修工程及室外园林四大施工阶段。根据施工进度的推进，施工总平面布置需要紧紧围绕不同的施工阶段进行动态调整。
4.2 拟建建筑物平面图导入
——主要运用AutoCAD和Revit两个软件实施策划。在CAD软件中对设计单位提供的总平面图进行图纸清理，绘制出基坑平面布置图以及拟建建筑物平面布置图，导入Revit，为基础工程和主体结构工程施工阶段平面布置做准备。

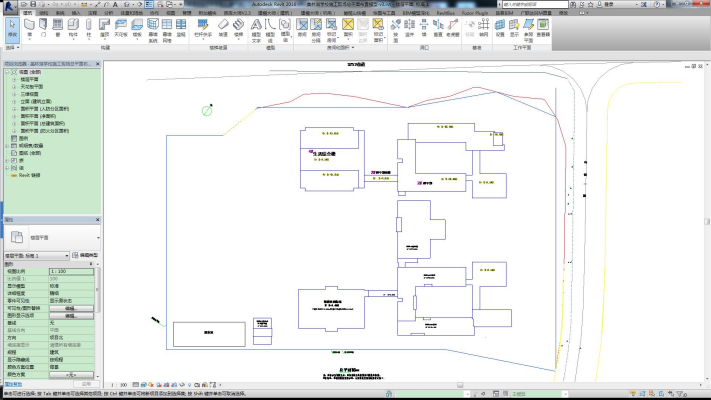

图1 CAD图纸导入Revit
4.3 建立建筑物地下室及主体模型

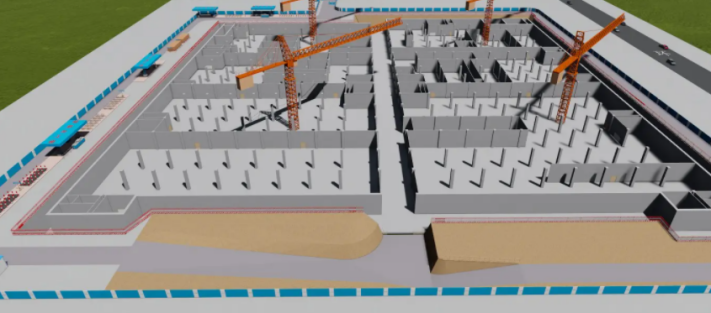

——根据CAD图纸建立基坑、地下室、主体模型。本工程为多栋单体建筑，为了提高软件操作的流畅性，对各建筑物进行单独建模，再统一链接到中心文件中。
4.4 基础定位阶段临时设施位置
——根据平面图布置，定位临时办公场地、确定施工物资和机械类型，将所有参数信息的施工设备及机械模型导入，建立与建筑物平面、空间的关系。

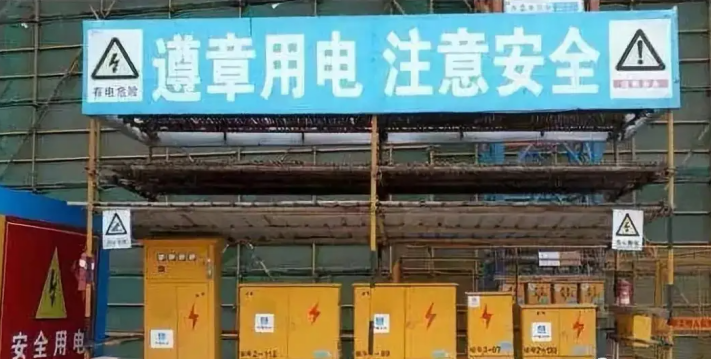

4.5 布置临时道路、临时用水、用电线路
——在布置临时道路时，要充分考虑重型车辆的转弯安全半径。将主体结构模型与道路模型导入到Navisworks软件中进行模拟，检验车辆在行驶过程中，是否与建筑物及临建设施产生冲突。
4.6 主体结构施工阶段布置
——主体结构施工过程相对于基础施工，可用的场地更多，主要需考虑汽车吊的移动路线、作业半径，人货电梯位置与材料堆场的位置关系。通过三维立体的方式，使表达更直观，在空间上发现不合理之处。
4.7 论证总平面布置模型方案
——基于BIM技术所建立的平面布置模型，大大加快了方案论证和修改的时间。在三维可视化下，对建筑物与临时设施的关系、施工进度计划于场地的关系都能够比较直观的展示，对场地的布置就如同摆积木一样，可以快速形成多种方案，极大提高了论证的效率。
五、参数化统计

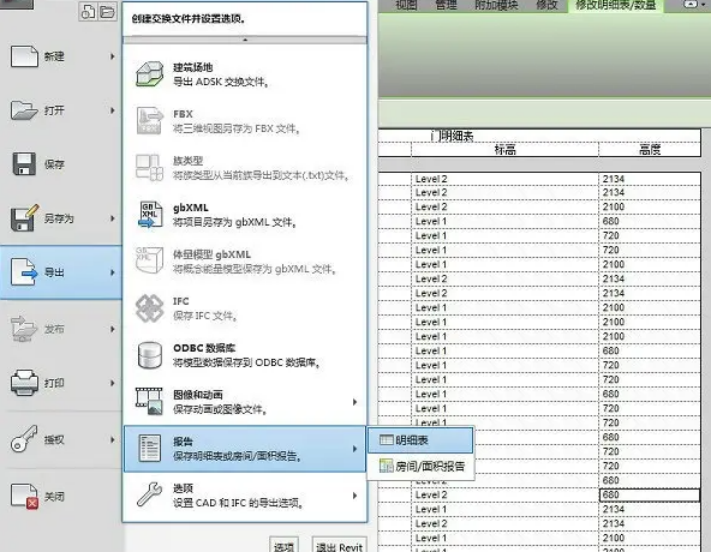

——利用Revit明细表功能，统计不同类型设备清单，可对现场所有施工机械进行有效管控。在布置施工机械时，将机械准确的信息记录在模型中，可以将模型的信息与管理数据相结合，提高数据的准确性，并形成数据库，为后续项目提供信息支持。
六、利用BIM技术直接出图

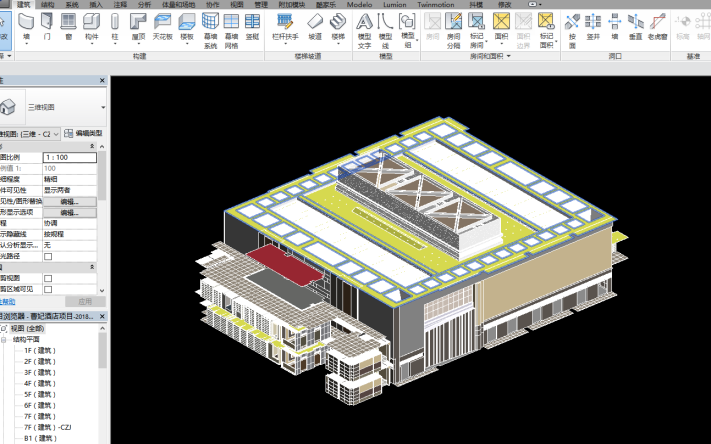

——根据论证好的平面布置模型，利用Revit软件，生成施工总平面布置图及三维模型图。如方案后续增减或者调整临时设施，图纸会自动关联调整。
七、总结
——通过BIM参数化特点，在进行场地布置方案时，能够快速精准表达施工空间关系，更加完善场地布置。以往二维施工总平面图绘制要进行大量的作图工作，费时费力，而利用BIM技术参数化、信息化特点，达到一次建模，多次使用，能够快速进行不同阶段的场地布局方案设计，大量节省时间、精力。同时，数据模型可以提供其他施工项目，最终形成一整套自动化流程。
