电气隐蔽工程预埋步骤详解
电气隐蔽工程预埋步骤详解
预埋是电气的开始，如何精准定位预埋位置也是工程中的重中之重，下面我们来看看电气隐蔽工程预埋如何做才是标准。
平板内线管预埋施工工序：
土建平板制模→放样→线盒定位→底层钢筋网铺设→线管敷设→上层钢筋网铺设→检查验收→混凝土浇捣
剪力墙内线管预埋施工工序：
剪力墙内钢筋绑扎→放样→线盒定位及固定（含定位筋安装）→线管敷设（含线管固定）→线管复核→土建制模→检查验收→混凝土浇捣
一、结构内线管预埋
1、在厨房、卫生间顶板内配管、留盒时，须避开板内预留洞口边缘150mm以上，防止预留洞偏位扩孔时损伤板内管、盒。
2、线盒与模板面须紧贴，当受结构钢筋高度影响不能贴实时，应采用鸭脖弯或加长线盒或加节垫高。不得悬空、垫泡沫或木块等。

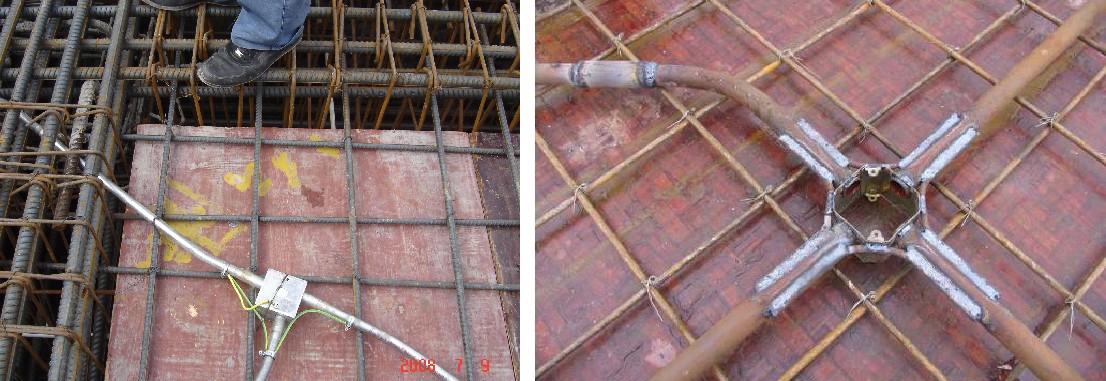

3、线管进入线盒长度不得大于5mm，所有管口均要求清除毛刺。当为金属线管时，金属线管与线盒连接处要采用紧锁螺母，管口毛刺须清除。线管与过线盒要接地导通；当为PVC等非金属线管时，线管进入过线盒处须设置护口。

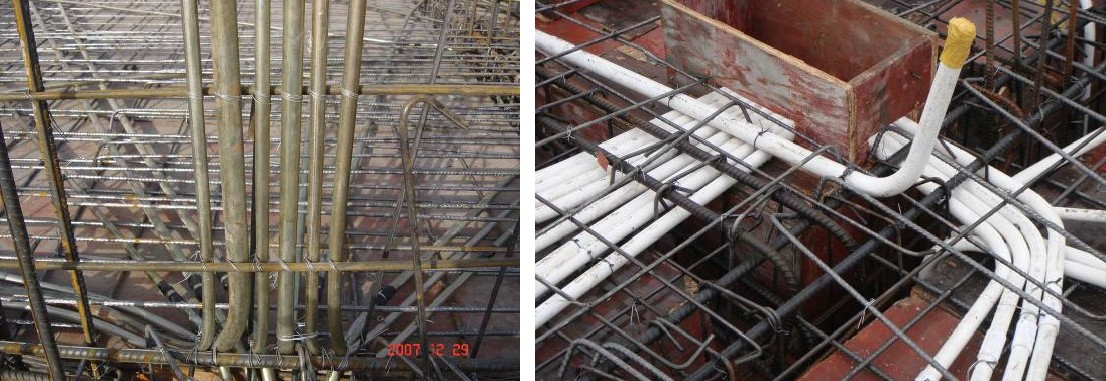

4、线管集中进入井道桥架、箱体时，线管要排列整齐，且要垂直伸出面。管与管间要留有不小于15mm间隙，当根数较多而不能单排排列时，可采用双层进入，但层间要保留不小于15mm间隙。

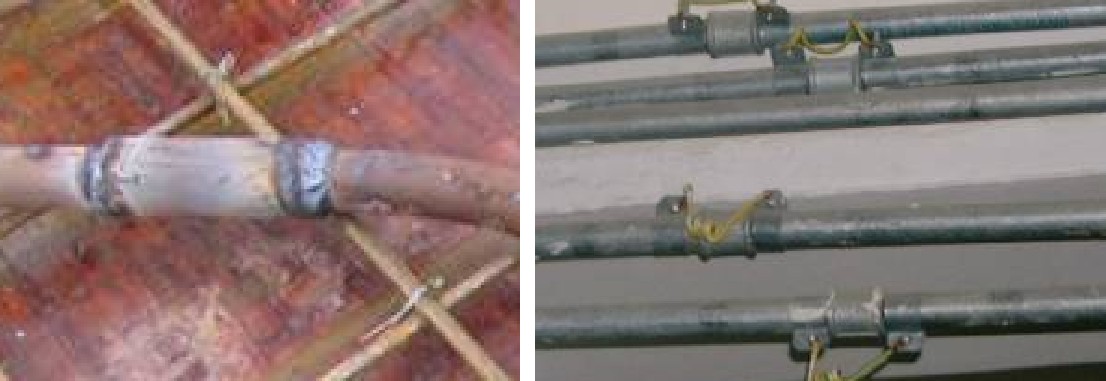

5、壁厚大于2mm的SC线管可采用按管道规格大1#套管熔焊连接，但对口处须紧密、平直，不得在对口处熔焊；镀锌管和壁厚小于等于2mm的SC管应采用丝接，不得套管熔焊连接，更不得直接对口熔焊连接。

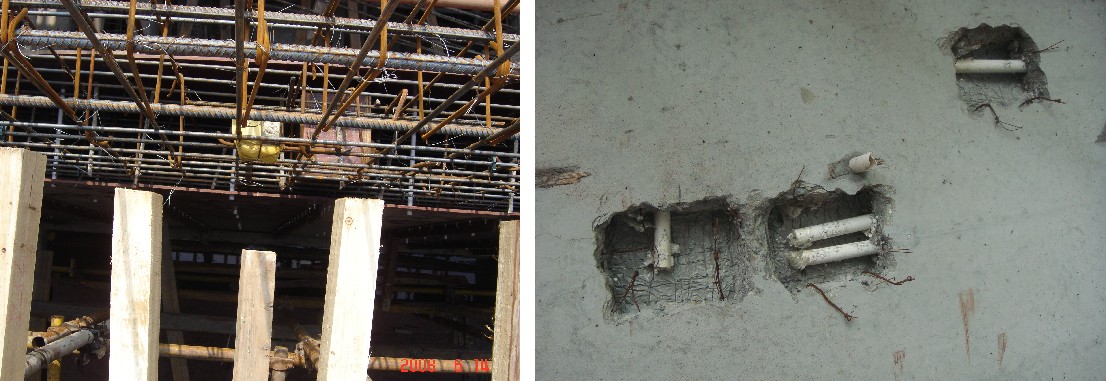

6、剪力墙、柱上须预埋箱、盒时，因相对结构定位而言，箱、盒定位尺寸较精确，因而不宜直接预埋箱、盒，宜利用废模板钉制方形木盒代替底盒，预埋木盒时，木盒外边长（长、宽）应大于底盒外边长4-6cm。因拆模后感观质量极差，禁止采用泡沫板代替木盒或底盒。
7、焊接钢管内壁要有有防腐措施，可采用防锈漆（注意不得过于粘稠，以防堵管）从线管一段灌入，另一端流出的方法。

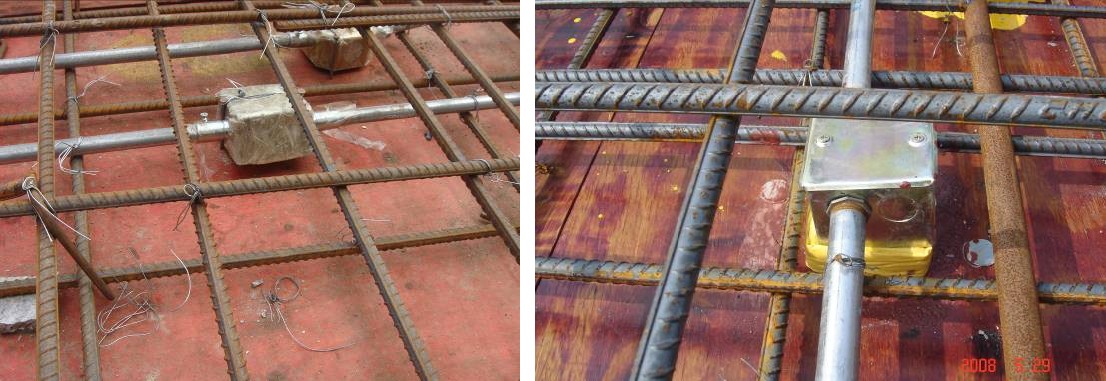

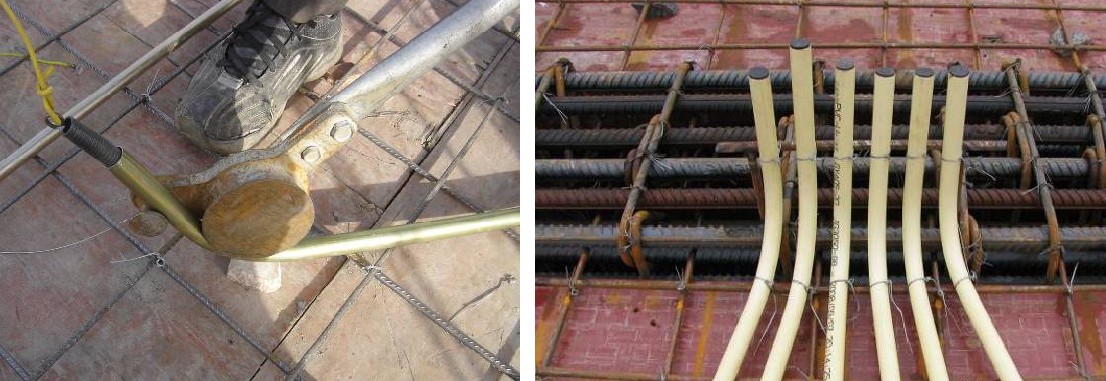

8、线管防堵：线盒（钢质冷镀锌线盒内壁要先刷防锈漆）内用碎木屑等填满、填实，然后用胶带将线盒孔周围包缠好。PVC线管接头处要涂刷专用胶水，KBG管接头处用胶带缠绕，焊接钢管套管连接时两头满焊，所有伸出管口要有封堵措施，弯管采用专用弯管器弯制，弯扁度不得超过10%。

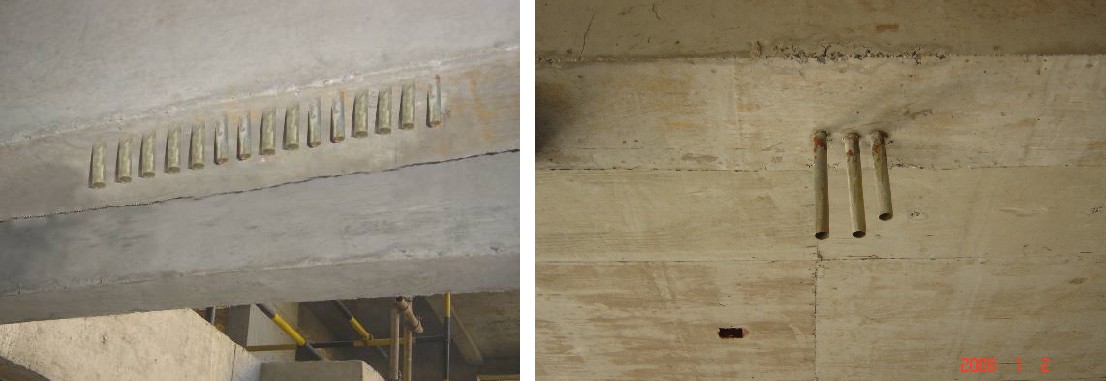

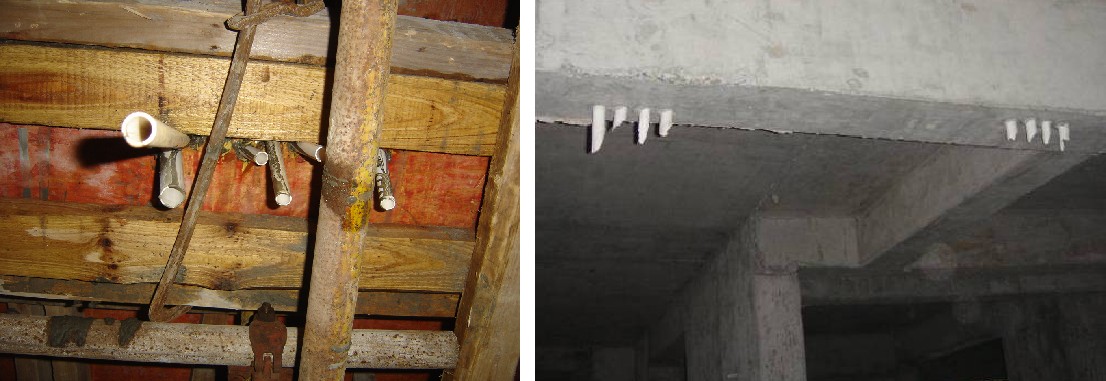

9、朝上或朝下线管要垂直伸出结构面，且露出长度宜为5cm～10cm（焊接连接线管可适当延长），多根伸出线管其间距不小于15mm，线管中心应在一条直线上并与该墙面平行，且线管应靠近与之相连的开关、插座或配电箱的墙体的一边（管表面留足保护层即可）。

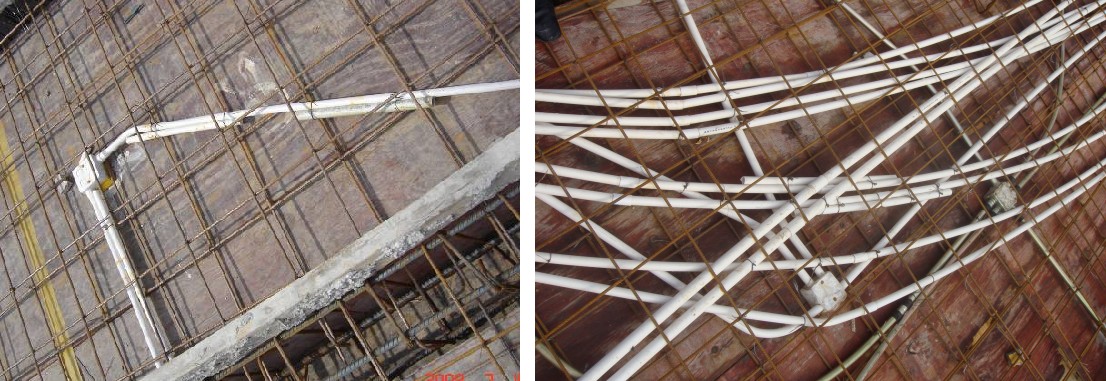

线管设置规范
10、楼板内线管埋设应减少转弯，禁止小于90°弯头出现，点到点间宜走直线，合理节约线管及管内电线以降低成本，对需吊顶的房间，应将此顶板内埋设的线管位置在浇注混凝土前用墨汁在模板上标记，避免打膨胀螺栓时破坏线管，造成堵管(因油漆标记多次重复会遗留痕迹，因此不宜用油漆标记)。

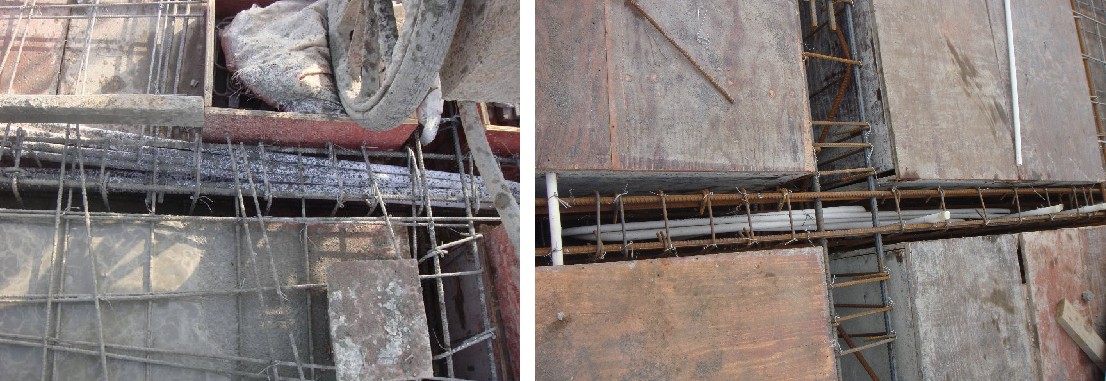

11、线管不得平行敷设在梁内，以免影响结构安全。
12、屋顶设备在埋设线管前应弄清电机进线盒方向，设备基础尺寸等，然后以此来确定预埋动力线管具体伸出位置；屋面动力线管不宜采用KBG管或PVC管等容易漏水或破损的管材，伸出部位要做防水弯头后再进入电机接线盒。

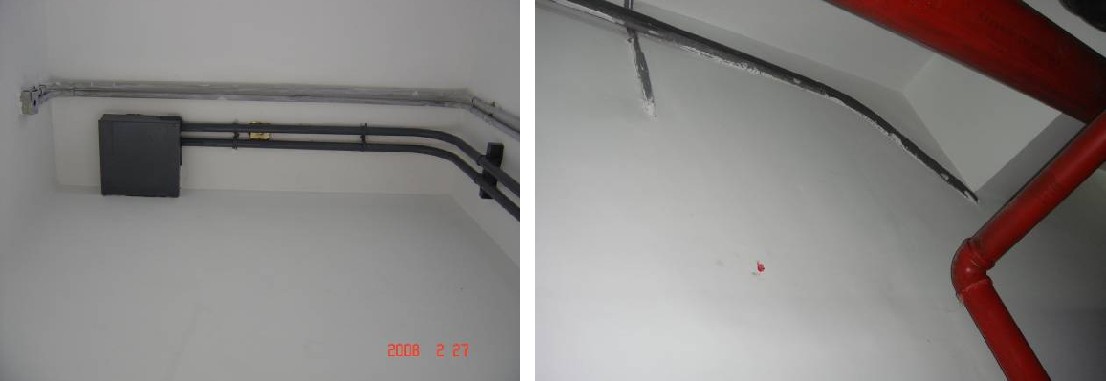

13、暗转明的线管要加设过线盒或过线箱。
14、结构内预埋线管不得采用空心管进行绑扎加固，且线管交叉不得超过2层。

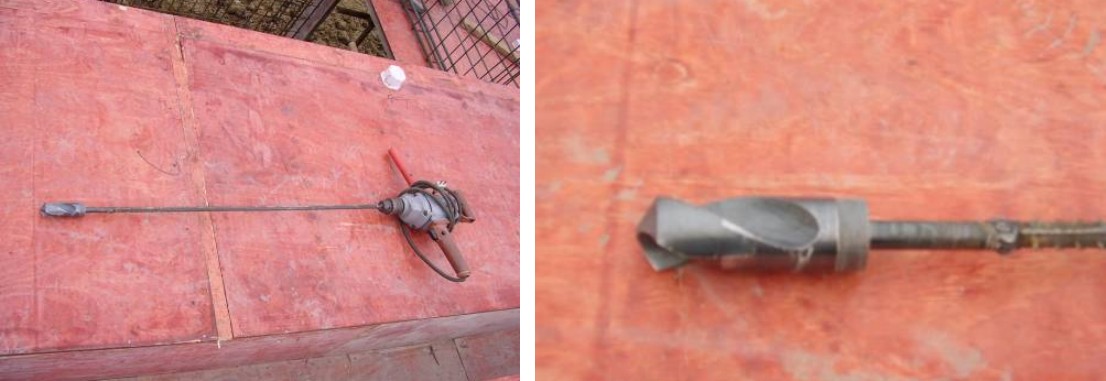

15、线管从模板穿出不得随意打孔，应采用机械的方式开孔。
